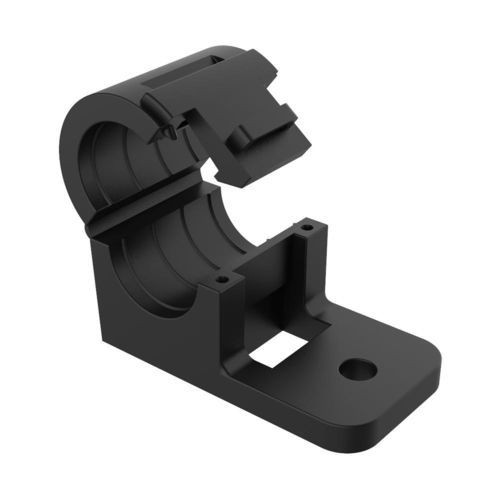

Polyamid-Kabelschelle ZAB

Nylonfür Photovoltaikanwendungwiederverwendbar

Beschreibung Die ZAB-Schellen verfügen über ein Design, das eine Montage unabhängig von der Kabelposition ermöglicht. Hergestellt aus Nylon (PA66), widerstehen sie Dauertemperaturen bis zu 105º und erfüllen die Entflammbarkeitsklassifikation UL94 V2. Die Schellen erlauben das Entriegeln und Freigeben des Teils, um Zugriff und Wartungsarbeiten zu erleichtern. Rippen im Innendurchmesser sorgen für axiale Fixierung. ZAB-Schellen werden häufig in Solarenergie-Strukturen und anderen Kabelmanagement-Anwendungen eingesetzt.

Zertifizierungen / Konformität
UL94: V2 - V0
RoHS: konform
IP: nicht angegeben
Maße ausgedrückt in: Millimeters

Verfügbare Referenzen und Abmessungen (mm)
Referenz | Maximaler Bündeldurchmesser (d) | A | D | E | H
02001002010 | 9,70 | 25,40 | 5,10 | 22,10 | 23,60
02001002011 | 9,70 | 25,30 | 6,70 | 22,10 | 23,60
02001002012 | 12,70 | 25,40 | 5,10 | 25,00 | 26,90
02001002013 | 12,70 | 25,40 | 6,90 | 25,00 | 26,90
02001002014 | 16,00 | 25,40 | 5,10 | 26,40 | 29,70
02001002015 | 16,00 | 25,40 | 6,90 | 26,40 | 29,70
02001002016 | 19,10 | 31,80 | 6,90 | 30,70 | 33,00
02001002017 | 19,10 | 31,80 | 8,40 | 30,70 | 33,00
02001002018 | 22,40 | 31,80 | 6,90 | 32,30 | 35,80
02001002019 | 22,40 | 31,80 | 8,40 | 32,30 | 35,80
02001002020 | 25,40 | 31,80 | 6,90 | 34,50 | 39,10
02001002021 | 25,40 | 31,80 | 8,40 | 34,50 | 39,10

Technische Merkmale / Spezifikationen

• Material: Nylon (PA66)
• Maximale Dauerbetriebstemperatur: 105º (wie angegeben)
• Entflammbarkeitsklasse: UL94 V2 (Informationen geben V2 - V0 an)
• RoHS: Konform
• IP-Schutzart: Nicht angegeben
• Funktion: Ermöglicht Entriegelung und Freigabe für Wartungsarbeiten; Rippen im Innendurchmesser bieten axiale Fixierung
• Typische Anwendungen: Solarenergie-Strukturen und andere Kabelmanagement-Anwendungen
• Maßeinheiten: Millimeters
• Mehrere Referenzvarianten verfügbar (siehe Tabelle oben) mit entsprechenden Abmessungen
