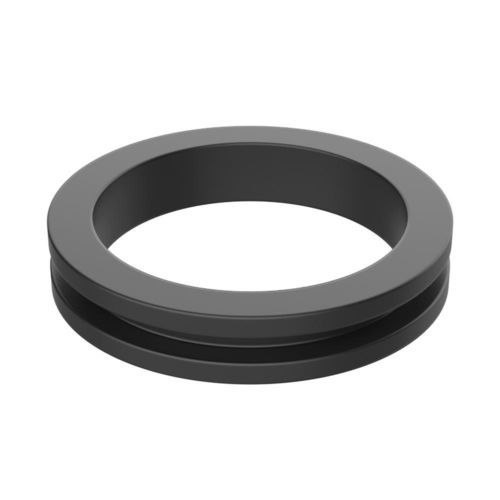

Gummi-Kabeldurchführung HYPAA

PVCLinoleumElastomer

Produktbeschreibung
Offene Tülle HYPAA (geteilte/offene Ausführung) zum Führen und Schützen von Kabeln und Leitungen, die Metallplatten durchlaufen. Einrastende Montage (snap-in); erhältlich in verschiedenen Materialien und Abmessungen zur Anpassung an Bohrungsdurchmesser und Plattenstärke.

Zertifizierungen und Unterlagen
Zeichnung PDF: verfügbar
UL94: HB
IP: nicht angegeben
RoHS: Ja
Maßeinheit: Millimeter
Medien: Produkt-Renderings, 2D-Zeichnung und Produktvideo verfügbar

Varianten / Auszug aus der Tabelle
Referenz | Plattenbohrung | Plattenstärke | d | H | D | Material
02001000449 | 19,00 | 1,60 | 16,00 | 6,40 | 24,00 | PVC
01012000079 | 4,30 | 1,50 | 2,50 | 6,00 | 7,50 | NR
01012000001 | 4,80 | 1,60 | 3,20 | 6,40 | 8,00 | PVC
02001000007 | 5,00 | 1,00 | 3,00 | 5,50 | 10,00 | CR
02001000951 | 6,00 | 1,00 | 4,00 | 5,00 | 9,00 | EPDM
01012000002 | 6,00 | 1,50 | 3,00 | 5,50 | 10,00 | PVC
02001000182 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | PVC
02001000952 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | TPE
01012000003 | 6,50 | 2,00 | 2,00 | 6,00 | 11,00 | CR
02001000953 | 6,00 | 1,50 | 4,00 | 5,50 | 10,20 | TPE

Technische Merkmale / Spezifikationen

• Modell / Serie: HYPAA
• Marke: ISC Plastic Parts
• Produkttyp: Offene Tülle (geteilte/offene Bauform) für Metallplatten
• Anwendung: Schutz und Führung von Kabeln/Leitungen durch Plattenbohrungen
• Montage: Einrastende (snap-in) Montage, schnell und einfach
• Verfügbare Materialien (je nach Referenz): PVC, NR, CR, EPDM, TPE, SBR
• Aufgeführte Abmessungen: Bohrungsdurchmesser, Plattenstärke, d, H, D (mm)
• Normen & Konformität: UL94 HB; RoHS-konform
• IP-Schutz: nicht angegeben
• Unterlagen: 2D-Zeichnung (PDF), Renderings und Video verfügbar
