Gerätefuß LKM

PhotovoltaikEdelstahlNivellier

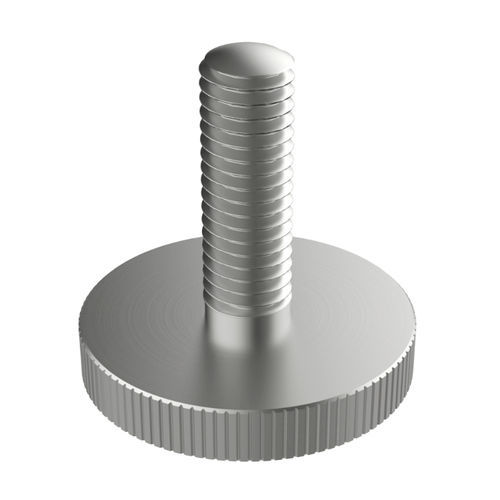

Produktbeschreibung Unser feststehender Nivellierfuß LKM ist aus Edelstahl AISI 303 (EN 1.4305) gefertigt, ISC‑Standardqualität optimiert für die Bearbeitung. Er ist für mittlere Lasten geeignet (je nach Referenz zu prüfen) und verfügt über eine solide, gerändelte Edelstahlbasis, die das Greifen bei der Montage erleichtert. Einige Referenzen sind mit einer rutschfesten NBR 80 Shore‑Auflage lieferbar; Stahlmutter auf Mindestbestellung erhältlich.

Eigenschaften

• Material: Edelstahl AISI 303 (EN 1.4305)
• Anwendung: Mittlere Lasten (je nach Referenz)
• Basis: Solide gerändete Edelstahlbasis zur einfacheren Montage
• Optionen: NBR 80 Shore‑Anti‑Rutsch‑Auflage und Stahlmutter bei Mindestbestellung
• Korrosionsbeständigkeit: Erwägen Sie AISI 304 (EN 1.4301) für allgemeine Anwendungen oder AISI 316 (EN 1.4401) für maritime/aggressive Umgebungen

Produktvarianten (Auszug)
Referenz | Metrisches Gewinde | L (mm) | D (mm) | H (mm) | Werkstoff | Anti‑Rutsch | Maximale Belastung (N)
04500500000 | M5 | 10,00 | 20,00 | 4,00 | SS303 | Nein | 5.000
04500500001 | M5 | 12,00 | 20,00 | 4,00 | SS303 | Nein | 5.000
04500500002 | M5 | 16,00 | 20,00 | 4,00 | SS303 | Nein | 5.000
04500500003 | M5 | 20,00 | 20,00 | 4,00 | SS303 | Nein | 5.000
04500500004 | M6 | 12,00 | 24,00 | 5,00 | SS303 | Optional (einige refs mit NBR) | 5.000
04500500005 | M6 | 16,00 | 24,00 | 5,00 | SS303 | Nein | 5.000
04500500006 | M6 | 20,00 | 24,00 | 5,00 | SS303 | Nein | 5.000
04500500007 | M6 | 25,00 | 24,00 | 5,00 | SS303 / SS304 / SS316 (je nach Referenz) | Optional | 5.000
04500500008 | M6 | 30,00 | 24,00 | 5,00 | SS303 | Optional | 5.000
04500500009 | M8 | 12,00 | 30,00 | 6,00 | SS303 | Optional | 6.000
04500500010 | M8 | 16,00 | 30,00 | 6,00 | SS303 | Optional | 6.000
04500500011 | M8 | 20,00 | 30,00 | 6,00 | SS303 | Optional | 6.000
04500500012 | M8 | 25,00 | 30,00 | 6,00 | SS303 | Optional | 6.000
04500500013 | M8 | 30,00 | 30,00 | 6,00 | SS303 | Optional | 6.000

Konformität & Dateien

• Zeichnungen (PDF): verfügbar
• UL94: nicht angegeben
• IP: nicht angegeben
• RoHS: konform
• Abmessungen: Millimeter
• Produktvideo: vorhanden

Technische Daten / Spezifikationen

• Modell / Serie: LKM
• Hauptmaterial: AISI 303 (EN 1.4305)
• Optionale Werkstoffe für höhere Korrosionsbeständigkeit: AISI 304 (EN 1.4301), AISI 316 (EN 1.4401)
• Basistyp: Gerändete Edelstahlbasis; NBR 80 Shore Anti‑Rutsch‑Option bei ausgewählten Referenzen
• Anwendung: Feststehender Nivellierfuß für mittlere Lasten
• Varianten: Gewinde M5, M6, M8; verschiedene Längen (L) und Durchmesser (D/H)
• RoHS: konform
• Einheiten: Millimeter
