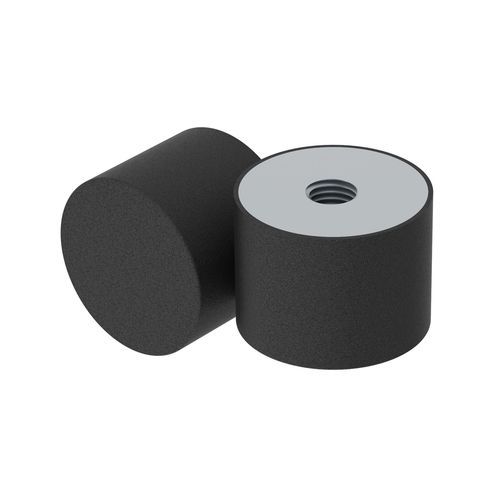

Zylindrische elastische Lagerung LSDE

galvanisiertem StahlElastomerEdelstahl

Produktbeschreibung
Schwingungsdämpfer (Silentblock) der Serie LSDE zur Reduzierung interner Vibrationen von Motoren, Ventilatoren, Waschmaschinen, Pumpen, Hydraulikgruppen, Rotoren und Zylindern sowie zur Begrenzung der Vibrationsübertragung auf benachbarte Strukturen. Kompaktes Gummi‑Metall‑Element in mehreren Größen und mit metrischen Gewindevarianten. Einfache Montage; geeignet für industrielle und consumer Anwendungen.

Materialien und Optionen

• Standard-Elastomer: NR (Naturkautschuk), Härte 55° ± 5 Shore A.
• Weitere Elastomer‑Optionen: NBR, SBR, CR, EPDM und variable Härten auf Anfrage.
• Metallteil Standard: verzinkter Stahl (S - ST37, DIN EN 12329 - Fe // Zn12 // C).
• Optional: Edelstahl SS - A2 (AISI 304) oder andere Sonderlegierungen auf Anfrage.

Anwendungen

• Dämpfung interner Vibrationen von Motoren, Ventilatoren, Waschmaschinen, Hydraulikgruppen, Pumpen, Rotoren und Zylindern.
• Minimierung oder Vermeidung der Vibrationsübertragung an externe Geräte (Siebe, Vibratoren, Gestelle).
• Typische Branchen: Fitnessgeräte, Haushaltsgeräte, Automotive, weiße Ware, Motorräder, allgemeine Maschinen.

Dokumente & Konformität

• Zeichnung PDF: verfügbar (Download über die Produktseite, falls bereitgestellt).
• UL94: nicht verfügbar / nicht zertifiziert.
• IP-Schutz: nicht angegeben.
• RoHS: konform.
• Maßeinheiten: Millimeter.
• Video: Produktvideo verfügbar.

Verfügbare Referenzen / Abmessungen (Referenz | D | H | Metrisches Gewinde (M))
00200500001 | 8,00 | 8,00 | M3
00200500002 | 10,00 | 10,00 | M4
00200500688 | 10,00 | 10,00 | M5
00200500003 | 10,00 | 15,00 | M4
00200500004 | 12,00 | 10,00 | M5
00200500005 | 15,00 | 8,00 | M4
00200500006 | 15,00 | 10,00 | M4
00200500008 | 15,00 | 15,00 | M4
00200500009 | 15,00 | 20,00 | M4
00200500011 | 20,00 | 10,00 | M6
00200500012 | 20,00 | 15,00 | M5
00200500013 | 20,00 | 15,00 | M6
00200500014 | 20,00 | 20,00 | M6
00200500015 | 20,00 | 25,00 | M6
00200500010 | 20,00 | 30,00 | M4
00200500016 | 25,00 | 10,00 | M6
00200500017 | 25,00 | 15,00 | M6
00200500019 | 25,00 | 17,00 | M6
00200500020 | 25,00 | 20,00 | M6
00200500021 | 25,00 | 25,00 | M6
00200500022 | 25,00 | 30,00 | M6
00200500023 | 30,00 | 15,00 | M8
00200500024 | 30,00 | 17,00 | M8
00200500025 | 30,00 | 20,00 | M8
00200500026 | 30,00 | 25,00 | M8
00200500027 | 30,00 | 30,00 | M8
00200500028 | 40,00 | 15,00 | M8
00200500029 | 40,00 | 20,00 | M8
00200500030 | 40,00 | 25,00 | M8
00200500031 | 40,00 | 30,00 | M8
00200500032 | 40,00 | 40,00 | M8
00200500033 | 50,00 | 20,00 | M10
00200500034 | 50,00 | 30,00 | M10
00200500035 | 50,00 | 40,00 | M8
00200500036 | 50,00 | 40,00 | M10
00200500037 | 50,00 | 45,00 | M10
00200500038 | 50,00 | 50,00 | M10
00200500039 | 70,00 | 45,00 | M12
00200500040 | 75,00 | 25,00 | M12
00200500042 | 75,00 | 30,00 | M12
00200500043 | 75,00 | 40,00 | M12
00200500044 | 75,00 | 50,00 | M12
00200500046 | 80,00 | 80,00 | M12
00200500047 | 100,00 | 40,00 | M16
00200500049 | 100,00 | 55,00 | M16
00200500050 | 100,00 | 75,00 | M16
00200500052 | 100,00 | 100,00 | M16
00200500053 | 150,00 | 40,00 | M20
00200500054 | 150,00 | 100,00 | M20
00200500055 | 200,00 | 100,00 | M20

Spezifikationen / Technische Daten

• Serie / Modell: LSDE.
• Funktion: Vibrationsdämpfung und -isolation für Maschinen und Ausrüstungen.
• Gummi‑Materialien: NR (Standard), NBR, SBR, CR, EPDM.
• Härte: 55° ± 5 Shore A (Standard), weitere Härten auf Anfrage.
• Metallteile: Standard verzinkter Stahl ST37; optional Edelstahl SS - A2 (AISI 304) oder Sonderlegierungen.
• RoHS: ja.
• UL94: nicht verfügbar.
• IP-Schutz: nicht angegeben.
• Abmessungen in Millimeter.
