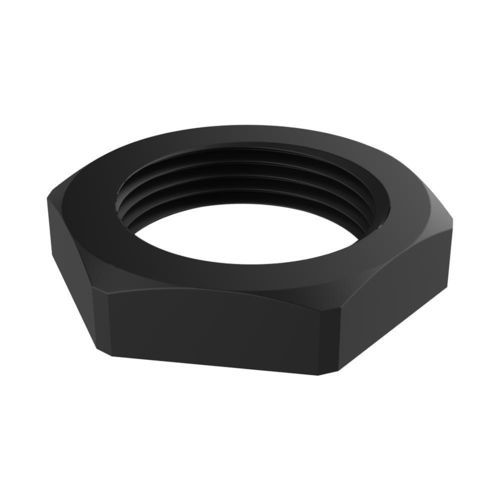

Sechseckige Gegenmutter PRTUE

Polycarbonataus glasfaserverstärktem Polyamidfür Kabelverschraubung

Produktbeschreibung
Unsere Sechskant-Gegenmutter aus Kunststoff PRTUE (ohne Bund) ist für die sichere Befestigung von Kabelverschraubungen und Zubehör vorgesehen, wenn am Gehäuse oder Panel kein Innengewinde vorhanden ist. Sie sorgt für mechanischen Halt und Vibrationsbeständigkeit.

Material & Varianten
Hergestellt aus glasfaserverstärktem Polyamid; je nach Serie und Gewindeart sind Varianten in PA6 oder Polycarbonat (PC) verfügbar.

Gewindearten & Kompatibilität

• Metrisch (EN 60423)
• PG (DIN 40430/46320)
• GAS (BSPP – ISO 228-1)
• NPT

Farben
Standardfarben: RAL 7035 (lichtgrau), RAL 7001 (grau), RAL 9005 (schwarz). Optionale Farben je nach Verfügbarkeit: RAL 9010 (weiß) und RAL 3000 (rot).

Einsatztemperatur & Entflammbarkeit
Temperaturbereiche abhängig von Material/Serie: typ. -30°C bis +120°C oder -20°C bis +90°C; in PC bis -40°C bis +135°C. Entflammbarkeitsklasse UL94-HB für die betreffenden Serien angegeben.

Konformität & Sonstige Hinweise

• RoHS: Konformität auf der Produktseite angegeben
• UL94: HB (wenn angegeben)
• Abmessungen in Millimeter

Technische Tabelle (Referenz | Gewinde | H (mm) | SW (mm) | Material)
02001001520 | M10 | 5,00 | 14,00 | PA6GF25
01500800061 | M12 | 5,50 | 17,00 | PA6GF15
02001001521 | M12 | 5,00 | 17,00 | PA6GF30
02001001522 | M12 | 5,00 | 19,00 | PA6GF25
01500800062 | M16 | 5,50 | 22,00 | PA6GF15
02001001523 | M16 | 5,00 | 22,00 | PA6GF30
01500800063 | M20 | 5,80 | 24,00 | PA6GF15
02001001524 | M20 | 5,00 | 24,00 | PA6GF25
02001001525 | M20 | 6,00 | 26,00 | PA6GF30
01500800064 | M25 | 7,00 | 32,00 | PA6GF15
02001001526 | M25 | 6,00 | 30,00 | PA6GF25
02001001527 | M25 | 6,00 | 32,00 | PA6GF30
01500800065 | M32 | 7,00 | 41,00 | PA6GF15
02001001528 | M32 | 7,50 | 38,00 | PA6GF25
02001001529 | M32 | 7,00 | 41,00 | PA6GF30
01500800066 | M40 | 7,00 | 50,00 | PA6GF15
02001001530 | M40 | 7,00 | 50,00 | PA6GF30
02001001531 | M40 | 7,50 | 50,00 | PA6GF25
01500800067 | M50 | 8,50 | 60,00 | PA6GF15
02001001532 | M50 | 7,50 | 60,00 | PA6GF30
02001001533 | M50 | 9,00 | 60,00 | PA6GF25
01500800068 | M63 | 8,00 | 75,00 | PA6GF15
02001001534 | M63 | 7,50 | 75,00 | PA6GF30
02001001535 | M63 | 10,00 | 75,00 | PA6GF25
01500800051 | PG 7 | 5,00 | 19,00 | PA6GF15
02001001540 | PG 7 | 5,00 | 15,00 | PA6GF25
02001001541 | PG 7 | 5,00 | 19,00 | PA6GF30
01500800052 | PG 9 | 5,50 | 22,00 | PA6GF15
02001001542 | PG 9 | 5,00 | 19,00 | PA6GF25
02001001543 | PG 9 | 5,00 | 22,00 | PA6GF30
01500800053 | PG 11 | 6,00 | 24,00 | PA6GF15
02001001544 | PG 11 | 5,00 | 22,00 | PA6GF25
02001001545 | PG 11 | 5,00 | 24,00 | PA6GF30
01500800054 | PG 13,5 | 6,00 | 27,00 | PA6GF15
02001001546 | PG 13,5 | 5,00 | 24,00 | PA6GF25
02001001547 | PG 13,5 | 6,00 | 27,00 | PA6GF30
01500800055 | PG 16 | 6,50 | 30,00 | PA6GF15
02001001548 | PG 16 | 6,00 | 27,00 | PA6GF25
02001001549 | PG 16 | 6,00 | 30,00 | PA6GF30
01500800056 | PG 21 | 7,00 | 36,00 | PA6GF15
02001001550 | PG 21 | 6,50 | 32,00 | PA6GF25
02001001551 | PG 21 | 7,00 | 36,00 | PA6GF30
01500800057 | PG 29 | 7,50 | 46,00 | PA6GF15
02001001552 | PG 29 | 7,50 | 41,00 | PA6GF25
02001001553 | PG 29 | 7,00 | 46,00 | PA6GF30
01500800058 | PG 36 | 8,00 | 60,00 | PA6GF15
02001001554 | PG 36 | 7,50 | 60,00 | PA6GF30
01500800059 | PG 42 | 8,00 | 65,00 | PA6GF15
01500800060 | PG 48 | 8,00 | 70,00 | PA6GF15
02001001560 | GAS 1/4" | 5,00 | 19,00 | PA6
02001001562 | GAS 3/8" | 6,00 | 23,00 | PA6
02001001561 | GAS 3/8" | 5,00 | 19,00 | PC
02001001564 | GAS 1/2" | 6,00 | 27,00 | PA6
02001001563 | GAS 1/2" | 5,00 | 24,00 | PC
02001001566 | GAS 5/8" | 6,00 | 30,00 | PA6
02001001565 | GAS 5/8" | 6,00 | 27,00 | PC
02001001568 | GAS 3/4" | 7,00 | 34,00 | PA6
02001001567 | GAS 3/4" | 6,50 | 32,00 | PC
02001001570 | GAS 1" | 7,00 | 40,00 | PA6
02001001569 | GAS 1" | 7,50 | 38,00 | PC
02001001571 | GAS 1 1/4" | 8,50 | 55,00 | PC
02001001572 | GAS 1 1/2" | 8,50 | 55,00 | PC
02001001573 | GAS 2" | 9,00 | 70,00 | PC
02001001580 | NPT 1/4" | 5,00 | 19,00 | PA6
02001001581 | NPT 3/8" | 5,00 | 22,00 | PA6GF25
02001001582 | NPT 3/8" | 6,00 | 23,00 | PA6
02001001583 | NPT 1/2" | 6,00 | 27,00 | PA6
02001001584 | NPT 5/8" | 6,00 | 30,00 | PA6
02001001585 | NPT 3/4" | 7,00 | 34,00 | PA6
02001001586 | NPT 3/4" | 6,50 | 36,00 | PA6GF25
02001001587 | NPT 1" | 7,00 | 40,00 | PA6
02001001588 | NPT 1" | 7,50 | 41,00 | PA6GF25

Technische Spezifikationen

• Modell: PRTUE
• Typ: Sechskant-Gegenmutter aus Kunststoff (ohne Bund)
• Anwendung: Befestigung von Kabelverschraubungen und Zubehör an nicht-gewindeten Panels/Gehäusen
• Materialien: PA6GF, PA6, PC (je nach Referenz)
• Gewinde: metrisch, PG, GAS (BSPP ISO 228-1), NPT
• Standardfarben: RAL 7035, RAL 7001, RAL 9005 (Optionen RAL 9010, RAL 3000)
• Einsatztemperatur: typ. -30°C bis +120°C oder -20°C bis +90°C; PC-Varianten bis -40°C bis +135°C
• Entflammbarkeit: UL94-HB sofern angegeben
• Konformität: RoHS angegeben
• Abmessungen: Millimeter
