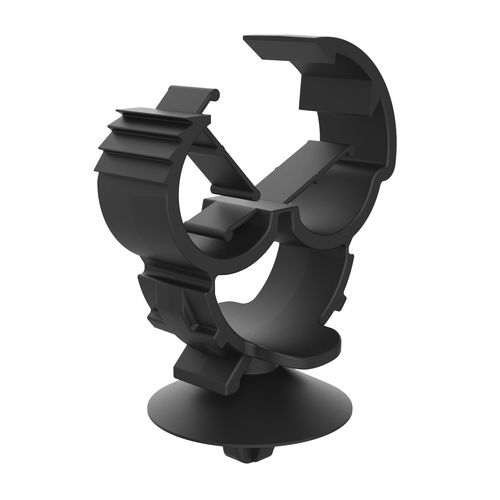

Kunststoff-Kabelschelle WAC

für Photovoltaikanwendung

Produktübersicht
Unsere Clip-/Klemmen für Kabel oder Rohre mit universellem Verankerungssystem sind für das Einsetzen und Befestigen im Loch einer Platte oder eines Blechs ausgelegt. Sie verfügen über einen innovativen selbstschließenden Mechanismus, mit dem Kabel positioniert werden können und der sich unter Druck automatisch schließt, um die Kabel zentriert und fixiert zu halten, was Montagezeit spart. Sie eignen sich für eine Vielzahl von Rohr-/Kabeldurchmessern.

Zulassungen / Hinweise
Zeichnungen (2D): verfügbar
UL94: nicht verfügbar
IP: nicht verfügbar
RoHS: erfüllt
Abmessungen angegeben in: Millimeter

Tabelle: Referenzen und Abmessungen (Einheiten: Millimeter)
Überschrift: Referenz | Loch Panel | Panelstärke | Rohrdurchmesser | B | C | H | A | H1 | Mehr Info
02800120001 | 6,35 bis 6,70 | 0,50 bis 2,00 | 6 bis 12 | 24,00 | 18,00 | 37,10 | 6,70 | 13,00 bis 20,00 |
02800120002 | 6,35 bis 6,70 | 0,50 bis 3,00 | 11 bis 18 | 32,00 | 20,00 | 48,50 | 6,70 | 21,00 bis 27,00 |
02800120003 | 6,70 | 0,70 bis 3,00 | 3 bis 16 | 22,60 | 10,00 | 44,60 | 5,70 | _ |
02800120004 | 6,30 bis 6,70 | 0,70 bis 3,00 | 17 bis 24 | 33,00 | 21,00 | 52,00 | 7,20 | 21,00 bis 28,00 |

Medien
Zeichnung (2D) verfügbar (PDF-Download auf der Produktseite).
Produktvideo verfügbar.

Charakteristiken / technische Spezifikationen

• Modell: WAC
• Produkttyp: Clip / Klemme für Kabel oder Rohre mit universalem Verankerungssystem
• Ankerung: universelle Verankerung geeignet zur Einsetzung und Fixierung im Loch von Panel/Platte
• Funktion: selbstschließendes System — positioniert Kabel und schließt automatisch unter Druck
• Montagevorteil: Zeitersparnis bei der Montage durch selbstschließendes Design
• Kompatibilität: geeignet für verschiedene Rohr-/Kabeldurchmesser (siehe Tabelle)
• Normen: RoHS erfüllt; UL94 und IP nicht verfügbar/nicht spezifiziert
• Maßeinheit: Millimeter
• Verfügbare Referenzen und Hauptmaße: siehe Tabelle oben (02800120001, 02800120002, 02800120003, 02800120004)
• Marke: ISC Plastic Parts
