Gerätefuß MFDD

PhotovoltaikStahlregelbar

Produktbeschreibung

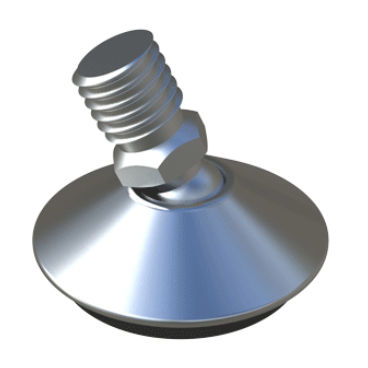

Der kippbare, verstellbare Fuß MFDD verfügt über eine Stahlkappe und ein M10-Metallgewinde. Er ermöglicht Höhenverstellung und Winkelkompensation bis zu 24º und ist in mehreren Längen und Durchmessern für industrielle Einsätze erhältlich.

Downloads / Konformität
Zeichnung PDF: von der Produktseite herunterladbar. UL94: nicht angegeben. IP: nicht angegeben. RoHS: konform. Maßeinheit: Millimeter.

Video
MP4-Video verfügbar, das Produktdetails und Montage zeigt.

Varianten (Tabelle)
Referenz | M (metrisches Gewinde) | L | D | H | Maximaler Neigungsgrad (W)
00900101334 | M10 | 10,00 | 33,20 | 12,00 | 24º
00900101335 | M10 | 10,00 | 50,00 | 15,20 | 24º
00900101336 | M10 | 20,00 | 33,20 | 12,00 | 24º
00900101337 | M10 | 20,00 | 50,00 | 15,70 | 24º
00900101338 | M10 | 30,00 | 33,20 | 12,00 | 24º
00900101339 | M10 | 30,00 | 50,00 | 15,70 | 24º

Verwandte Familien

• MNI (feste Version ohne Kippfunktion)
• Empfohlene verwandte Familien und Einsätze: LJMZ, LJMSZ, LJRS, JTPU, LJM, JTPO, LJMO, JTPOA

Eigenschaften / technische Daten

• Produktfamilie / Modell: MFDD
• Typ: kippbarer verstellbarer Fuß mit Stahlkappe
• Stahlkappe: ja
• Gewinde: M10 (alle aufgeführten Referenzen)
• Verfügbare Referenzen: 00900101334, 00900101335, 00900101336, 00900101337, 00900101338, 00900101339
• Beispieldimensionen: L = 10,00 / 20,00 / 30,00 mm; D = 33,20 / 50,00 mm; H ≈ 12,00 / 15,20 / 15,70 mm
• Max. Neigungsgrad: 24º
• RoHS: Konform
• UL94: Nicht angegeben
• IP: Nicht angegeben
• Einheit: Millimeter
