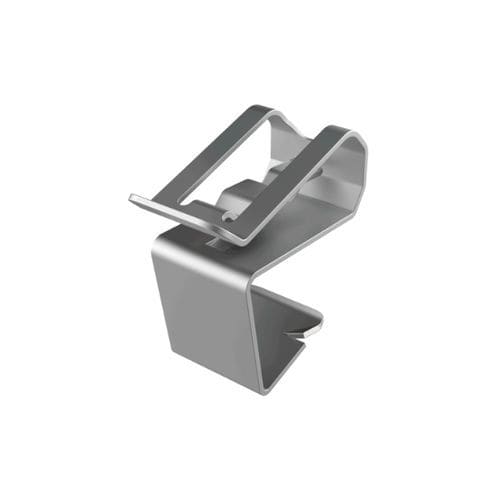

Clip für Kabel SFA

PhotovoltaikEdelstahlBefestigungselement

Produktbeschreibung
Der Paneelkantenclip SFA befestigt und führt zwei homogene Leitungen und sorgt für eine geordnete Kabelführung in Industrie- und erneuerbaren Energieanwendungen. Hergestellt aus AISI 304 oder AISI 316 Edelstahl, eignet er sich für korrosive oder maritime Umgebungen, die dauerhaften Korrosionsschutz erfordern.

Montage und Handhabung
Die Montage erfolgt durch einfachen manuellen Druck: der Clip verankert sich am Paneelrand mittels einer integrierten Verriegelungszunge. Für Demontage oder Neuplatzierung wird lediglich ein Schraubendreher benötigt, was schnelle Wartung ohne Spezialwerkzeug ermöglicht. Abgerundete Kanten schützen die Kabelisolierung während der Montage. Einige Ausführungen verfügen über Zungenöffnungen zur Aufnahme von Kabelbindern oder Klammern für zusätzliche Befestigung.

Leistung und Zulassungen
Mit einer Materialstärke von 0,635 mm übertreffen diese Clips übliche Marktanforderungen an die Festigkeit und haben eine zertifizierte Lebensdauer von mindestens 20 Jahren. Sie sind c-UL-us zugelassen und RoHS-konform. Der Einsatztemperaturbereich reicht von -40 °C bis +300 °C, wodurch Anwendungen unter anspruchsvollen Bedingungen möglich sind. Die Referenz 02012000300 ist für sehr schmale Rahmenkanten ausgelegt.

Referenzen und Abmessungen (Millimeter)
Referenz | Kabelbereich (d) | Paneelstärke | Minimale Tiefe (L) | C | B | H
02012000300 | 5,10 bis 7,60 | 0,64 bis 2,36 | 10,00 | 24,60 | 12,70 | 9,90
02012000301 | 5,10 bis 7,60 | 1,40 bis 3,20 | 14,20 | 25,40 | 12,70 | 9,90
02012000302 | 5,10 bis 7,60 | 2,30 bis 6,40 | 14,20 | 25,40 | 12,70 | 10,40

Zusätzliche Produktinformationen

• Material: AISI 304 oder AISI 316 Edelstahl
• Stärke: 0,635 mm
• Zertifizierte Lebensdauer: mindestens 20 Jahre
• Zulassungen: c-UL-us
• Konformität: RoHS
• Betriebstemperatur: -40 °C bis +300 °C
• Maße in Millimetern
• Montage: manueller Druck; Verriegelungszunge; Schraubendreher zum Entfernen/Neuplatzieren erforderlich
• Merkmale: abgerundete Kanten zum Schutz der Isolierung; optionale Zungenöffnungen für Kabelbinder/Klammern
• Typische Anwendungen: Photovoltaikmodule, elektrische Systeme, Steuerpulte, Marineinstallationen, Industrieanlagen, Telekommunikationsgeräte, Mobilitätslösungen
