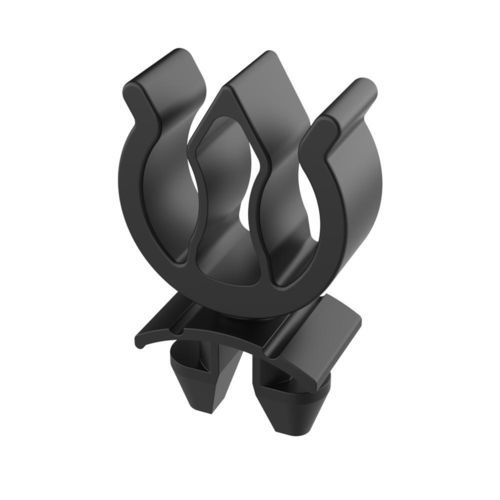

Nylon-Kabelschelle SGF

PA6wiederverwendbarUV-resistent

Beschreibung
Die SGF Schnellbefestigungsclips ermöglichen die Kabelführung durch ein 1/4-Drehverschluss-System (90°), das den Clip durch Reibung in der Profilöffnung sichert. Für die manuelle Montage mit einfachem Dreh ausgelegt, bieten sie sichere Befestigung, hohe Auszugsfestigkeit sowie Wiederverwendbarkeit und Umpositionierungsmöglichkeit.

Funktionalität

• Kabel können durch Fingerdruck eingeführt werden für schnelles Vor-Ort-Verkabeln.
• Zwei Kabelkammern erhöhen die Haltekraft, wenn beide genutzt werden.
• Wiederverwendbar: mit 90°-Drehung entriegeln, um zu entfernen und entlang des Profils neu zu positionieren.

Produktdaten

• Kabelkapazität: bis zu 2 Kabel Ø 5,8 – 8,0 mm
• Material: wärme- und UV-stabilisiertes Nylon 6/6
• Entflammbarkeit: UL 94 V-2 (siehe Produktseite für V-0-Optionen)
• Temperaturbereich: −40 °C bis 115 °C

Konformität / Zusätzliche Informationen

• UL94: V2 - V0 (auf der Produktseite aufgeführt)
• IP: keine / nicht anwendbar
• RoHS: konform
• Maßeinheiten: Millimeter
• Zeichnungs-PDF: verfügbar
• Video: verfügbar

Informationen zu den Typen
Typ 1 entspricht dem "T-Type"-Profil, geeignet für Solar- und Industrieprofile. Typ 2 entspricht dem "I-Type"-Profil. Das I-Type-Profil ist ein gängiges Aluminiumprofil, das in Automatisierungsstrukturen, Montage-Systemen für Solarmodule, leichten Trägern und allgemeinen Industrieanwendungen verwendet wird. Prüfen Sie die Verankerungsfugen-Abmessung, um die passende Referenz für jedes Profil zu wählen.

Referenztabelle
Referenz | Kabelbereich (d) | Montagefuge | L / B | D | L1 | B1 | Typ
02012000435 | 5,8 bis 8,0 | 6,35 bis 9,50 | 33,30 / 9,60 | 22,10 | 26,20 | 12,20 | 1
02012000436 | 5,8 bis 8,0 | 9,50 bis 12,50 | 36,80 / 9,60 | 22,10 | 26,20 | 12,20 | 1
02012000437 | 5,8 bis 8,0 | 12,50 bis 13,00 | 35,30 / 9,60 | 22,10 | 26,20 | 17,80 | 1
02012000438 | 5,8 bis 8,0 | 8,00 | 36,80 / 9,60 | 22,10 | 25,70 | 12,20 | 2

Technische Merkmale / Spezifikationen

• Modellname: SGF
• Material: wärme- und UV-stabilisiertes Nylon 6/6
• Kabelkapazität: bis zu 2 Kabel Ø 5,8 – 8,0 mm
• Montagesystem: 1/4-Drehung (90°) Reibverschluss innerhalb der Montagefuge
• Installation: manuelle Drehung; wiederverwendbar durch 90°-Entriegelung
• Entflammbarkeit: UL 94 V-2
• Temperaturbereich: −40 °C bis 115 °C
• RoHS: konform
• IP-Schutzart: nicht anwendbar / kein IP-Schutz angegeben
• Maßeinheit: Millimeter
• Mehrere Produktreferenzen verfügbar (siehe Referenztabelle für Unterschiede bei Montagefuge und Abmessungen)
