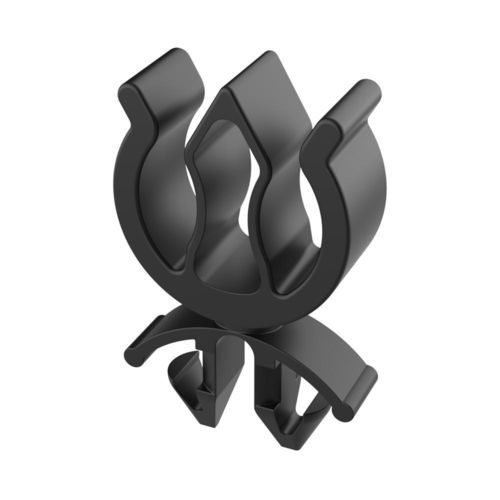

Nylon-Kabelschelle SGB

UV-resistentrundfür Photovoltaikanwendung

Produktbeschreibung
Der bidirektionale SGB-Kabelclip für ovale Befestigungsöffnungen hält bis zu zwei Kabel in Solarrahmen und ähnlichen Blechen. Seine asymmetrische Geometrie verhindert ein Drehen im ovalen Loch und sorgt für sichere Fixierung. Geeignet für gerade und 90°-Konfigurationen zur Kabelführung Nord/Süd oder Ost/West. Die Montage erfolgt manuell: Clip durch das ovale Loch drücken und 90° drehen, um einen kraftschlüssigen Sitz mit hoher Auszugskraft zu erzielen.

Wesentliche Merkmale

• Kabelkapazität: bis zu 2 Kabel Ø 5,8–8,0 mm pro Kanal
• Material: schwarzes wärmebeständiges, UV-stabiles Nylon
• Temperaturbereich: -20°C bis 85°C (dynamisch)
• Montage: Handeinpressen in ovale Löcher, 90°-Drehung zum Verriegeln
• Konformität: RoHS
• Video: verfügbar

Varianten

• 02012000415 — Kabelbereich: 5,8 bis 8,0 mm; Loch im Panel: 7,00 x 10,00 mm; Plattenstärke: 1,40 bis 4,40 mm; L: 37,80 mm; B: 9,60 mm; C: 23,40 mm
• 02012000416 — Kabelbereich: 5,8 bis 8,0 mm; Loch im Panel: 7,00 x 12,00 mm; Plattenstärke: 1,40 bis 4,40 mm; L: 37,80 mm; B: 9,60 mm; C: 23,40 mm
• 02012000417 — Kabelbereich: 5,8 bis 8,0 mm; Loch im Panel: 9,00 x 14,00 mm; Plattenstärke: 1,40 bis 3,70 mm; L: 37,80 mm; B: 9,60 mm; C: 23,40 mm
• 02012000418 — Kabelbereich: 5,8 bis 8,0 mm; Loch im Panel: 8,50 x 16,00 mm; Plattenstärke: 1,40 bis 3,40 mm; L: 37,80 mm; B: 9,60 mm; C: 23,40 mm

Technische Daten

• Kabelkapazität: bis zu 2 Kabel Ø 5,8–8,0 mm pro Kanal
• Material: schwarzes wärmebeständiges, UV-stabiles Nylon
• Temperaturbereich: -20°C bis 85°C (dynamisch)
• Montagemethode: manuelles Einstecken in ovale Löcher mit 90°-Drehung zum Verriegeln
• RoHS: konform
• UL94: nicht angegeben
• IP-Schutzklasse: nicht angegeben
• Maßeinheiten: Millimeter
• Verfügbare Varianten: 02012000415, 02012000416, 02012000417, 02012000418
