Kunststoff-Kabelverschraubung HYPAF
metrischfür Photovoltaikmodule

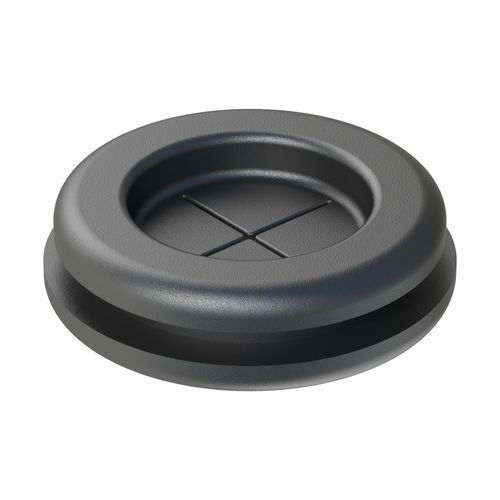

Kunststoff-Kabelverschraubung - HYPAF - ISC PLASTIC PARTS - metrisch / für Photovoltaikmodule
Kunststoff-Kabelverschraubung - HYPAF - ISC PLASTIC PARTS - metrisch / für Photovoltaikmodule
Kunststoff-Kabelverschraubung - HYPAF - ISC PLASTIC PARTS - metrisch / für Photovoltaikmodule - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Material
Kunststoff
Weitere Eigenschaften
metrisch, für Photovoltaikmodule
Kabeldurchmesser

Min: 9 mm
(0,35 in)

Max: 53 mm
(2,09 in)

Beschreibung

Produktbeschreibung
Unsere Membran-Kabelverschraubungen mit Kreuzschnitt sind zum Schutz von Kabeln gedacht, die durch Metallplatten geführt werden. Die Montage ist schnell und einfach. Verfügbare Materialien: PVC und TPE. Abmessungen in: Millimeter.

Zertifizierungen / Normen
  • Entflammbarkeit: UL94-HB (PVC- und TPE-Varianten)
  • RoHS: konform
  • IP-Schutzart: nicht angegeben


Zeichnungen / Dokumentation
Abmessungen werden in Millimetern angegeben
Zeichnung (PDF): verfügbar
Video: verfügbar

Verfügbare Referenzen und Abmessungen
Referenz | Lochabmessung (mm) | Wanddicke (mm) | d (mm) | H (mm) | D1 (mm) | D2 (mm)
02001000507 | 15,00 | 2,00 | 9,00 | 7,00 | 20,00 | 18,00
02001000520 | 18,00 | 2,00 | 11,00 | 7,00 | 22,50 | 21,50
02001000521 | 18,50 | 2,00 | 11,00 | 7,00 | 23,00 | 23,00
02001000522 | 20,00 | 2,00 | 13,50 | 7,00 | 24,00 | 24,00
02001000523 | 20,50 | 2,00 | 13,50 | 7,00 | 25,00 | 25,00
02001000524 | 22,00 | 2,00 | 16,00 | 7,40 | 27,50 | 26,00
02001000525 | 22,50 | 2,00 | 16,00 | 7,00 | 27,50 | 27,50
02001000526 | 28,00 | 2,00 | 21,00 | 8,00 | 34,50 | 34,50
02001000527 | 28,00 | 2,00 | 21,00 | 8,00 | 35,00 | 35,00
02001000528 | 36,50 | 2,20 | 29,00 | 9,45 | 43,00 | 43,00
02001000529 | 37,00 | 2,00 | 29,00 | 9,00 | 44,00 | 44,00
02001000530 | 37,00 | 2,20 | 28,00 | 9,60 | 43,50 | 43,50
02001000531 | 46,00 | 2,50 | 35,00 | 10,30 | 52,50 | 52,50
02001000532 | 47,00 | 2,50 | 35,50 | 10,10 | 52,50 | 52,50
02001000533 | 47,00 | 2,50 | 36,00 | 10,00 | 54,00 | 54,00
02001000534 | 59,00 | 2,50 | 46,50 | 10,50 | 66,20 | 66,20
02001000535 | 59,00 | 2,50 | 47,00 | 10,50 | 67,00 | 67,00
02001000536 | 60,00 | 2,50 | 48,00 | 10,00 | 68,00 | 68,00
02001000537 | 64,00 | 2,50 | 53,00 | 10,00 | 75,00 | 75,00

Charakteristika / technische Spezifikationen
  • Produktserie: HYPAF
  • Marke: ISC Plastic Parts
  • Produkttyp: Membran-Kabelverschraubung mit Kreuzschnitt
  • Materialien: PVC, TPE
  • Entflammbarkeit: UL94-HB (PVC- und TPE-Varianten)
  • RoHS: konform
  • IP-Schutz: nicht angegeben
  • Abmessungen in mm
  • Lochdurchmesserbereich: 15,00 mm – 64,00 mm (siehe Referenzen)
  • Dokumentation: Zeichnung (PDF) verfügbar
  • Multimedia: Produktvideo verfügbar
