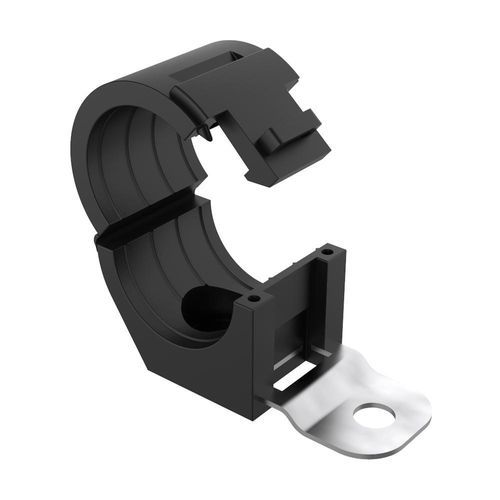

Edelstahl-Kabelschelle ZAA

Nylonwiederverwendbarfür Photovoltaikanwendung

Produktbeschreibung
Die ZAA-Reihe von Nylon-Kabelschellen verfügt über ein lösbares Design, das die Montage unabhängig vom Kabelführungsverlauf ermöglicht. Die Schellen können entriegelt und gelöst werden, um den Zugang bei Montage und Wartung zu erleichtern. Rippen im Innenumfang sorgen für zusätzliche axiale Haltekraft.

Materialien und Konformität
Gehäuse: Nylon (PA66); temperaturbeständig bis 105º; Entflammbarkeit UL94 V2. Montageplatte: Stahl (S); Edelstahl (SS) auf Anfrage verfügbar. Ein zusätzlicher, innenliegender Befestigungsbohrung verbessert die Klemmung und verhindert das Drehen des Bauteils.

Anwendungen

• Montage von Solarmodul-Strukturen
• Verschiedene Anwendungen zur Befestigung und Schutz von Kabeln

Zusätzliche Informationen
RoHS: konform; IP: nicht angegeben; Maßeinheiten: Millimeter; Zeichnungs-PDF: auf der Produktseite verfügbar; Video: auf der Produktseite verfügbar.

Abmessungen / Referenzen
Referenz | Max. Bündeldurchmesser (d) | A | B | E | H | D
02001002005 | 38,10 | 38,10 | 20,80 | 48,30 | 57,40 | 10,40
02001002006 | 50,80 | 38,10 | 17,80 | 55,60 | 71,60 | 10,40
02001002007 | 76,20 | 38,10 | 20,80 | 68,10 | 97,30 | 10,40

Technische Merkmale / Spezifikationen

• Modell: ZAA
• Material: Gehäuse Nylon (PA66); Montageplatte Stahl (S); Edelstahl (SS) als Option
• Temperaturbeständigkeit: 105º
• Entflammbarkeit: UL94 V2
• Rippen im Innenumfang sorgen für axiale Retention
• Zusätzliches internes Befestigungsloch zur Verbesserung der Klemmung und Vermeidung von Drehung
• Maßeinheit: Millimeter
• RoHS: konform
• IP-Schutzklasse: nicht angegeben
• Verfügbare Referenzen: 02001002005, 02001002006, 02001002007
