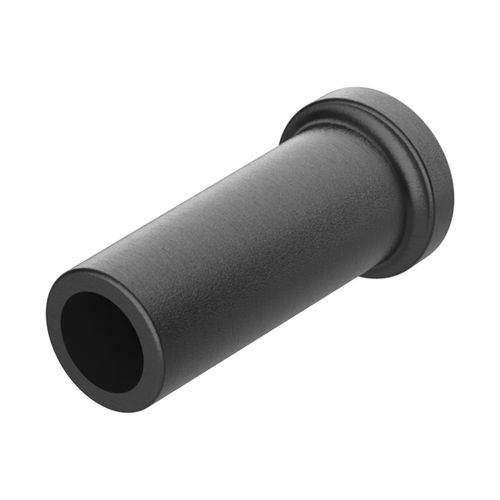

Kunststoff-Kabeldurchführung HYPAN

für Photovoltaikanwendung

Produktbeschreibung
Flexible Durchführungs­tülle konzipiert, um ein starkes Biegen von Kabeln zu verhindern und Kabel bei Bewegung zu schützen.

Zertifikate / Eigenschaften

• Zeichnung PDF: verfügbar
• UL94: HB
• IP: nicht angegeben
• RoHS: konform
• Maßeinheiten: Millimeter
• Produktvideo: verfügbar

Tabelle - Referenzen und Abmessungen (Spalten: Referenz | D | E | A | L | a | d)
Referenz | D | E | A | L | a | d
02001001023 | 2,50 | 8,00 | 6,20 | 22,00 | 5,60 | 2,50
02001001024 | 2,60 | 6,00 | 4,50 | 15,00 | 4,00 | 2,60
02001001025 | 3,00 | 8,00 | 5,00 | 16,00 | 3,00 | 1,00
02001001026 | 3,10 | 8,00 | 6,20 | 22,00 | 5,60 | 3,10
02001001027 | 3,50 | 15,50 | 10,00 | 36,00 | 7,00 | 3,50
02001001028 | 4,00 | 8,00 | 6,20 | 22,00 | 5,60 | 4,00
02001001029 | 4,00 | 8,40 | 6,20 | 23,00 | 5,60 | 4,00
02001001031 | 5,50 | 13,00 | 9,00 | 37,00 | 9,00 | 3,00
02001001032 | 5,50 | 13,00 | 9,00 | 37,00 | 9,00 | 5,30
02001001033 | 6,20 | 13,00 | 9,00 | 37,00 | 7,60 | 5,30
02001001035 | 6,50 | 14,00 | 10,00 | 60,00 | 10,50 | 6,50
02001001036 | 6,50 | 18,00 | 12,50 | 45,00 | 10,00 | 6,50
02001001037 | 6,60 | 17,50 | 13,30 | 90,00 | 10,50 | 5,00
02001001038 | 6,60 | 17,50 | 13,40 | 90,00 | 10,50 | 5,00
02001001039 | 7,00 | 14,00 | 9,75 | 30,50 | 9,75 | 7,00
02001001041 | 7,00 | 15,00 | 11,00 | 51,00 | 9,50 | 7,00
02001001042 | 7,00 | 16,00 | 12,00 | 34,00 | 12,00 | 7,00
02001001043 | 7,30 | 18,00 | 13,00 | 60,00 | 10,00 | 6,40
02001001044 | 7,50 | 11,00 | 10,00 | 45,00 | 9,50 | 7,50
02001001045 | 7,50 | 14,00 | 10,00 | 60,00 | 11,00 | 7,50
02001001046 | 7,50 | 15,00 | 12,00 | 70,00 | 11,50 | 7,50
02001001047 | 7,60 | 17,50 | 13,40 | 90,00 | 10,50 | 7,60
02001001048 | 8,00 | 14,00 | 11,00 | 21,50 | 11,00 | 8,00
02001001049 | 8,00 | 16,00 | 12,00 | 85,00 | 10,50 | 8,00
02001001050 | 8,00 | 20,00 | 13,00 | 69,00 | 11,00 | 7,00
02001001051 | 8,00 | 17,50 | 13,40 | 90,00 | 10,50 | 6,70
02001001052 | 8,00 | 18,50 | 15,50 | 72,00 | 10,20 | 8,00
02001001053 | 8,20 | 15,00 x 12,50 | 11,00 | 40,00 | 15,00 x 12,50 | 8,20
02001001054 | 8,50 | 15,00 | 11,40 | 50,50 | 12,00 | 8,00
02001001055 | 9,00 | 17,00 | 14,00 | 64,00 | 13,00 | 9,00
02001001056 | 10,00 | 15,50 | 12,50 | 21,60 | 12,50 | 10,00
02001001057 | 11,00 | 32,00 | 27,00 | 150,00 | 23,00 | 11,00
02001001058 | 12,00 | 16,50 | 14,75 | 54,50 | 7,80 | 5,00
02001001059 | 12,00 | 20,00 | 15,00 | 58,00 | 12,00 | 8,00
02001001060 | 12,00 | 20,00 | 15,00 | 58,00 | 12,00 | 6,00
02001001061 | 12,00 | 18,50 | 15,50 | 72,00 | 10,20 | 8,00
02001001062 | 13,00 | 21,00 | 18,00 | 56,80 | 18,00 | 13,00
02001001063 | 14,00 | 26,00 | 22,00 | 80,00 | 18,00 | 13,00
02001001064 | 16,00 | 31,50 | 24,50 | 150,00 | 24,50 | 16,00
02001001065 | 37,00 | 44,00 | · | 99,50 | 22,00 | 12,00

Technische Daten / Spezifikationen

• Hersteller: ISC Plastic Parts
• Modell: HYPAN
• Produkttyp: Flexible Durchführungs­tülle (Kabelschutz, verhindert starkes Biegen)
• UL94-Brandklasse: HB
• RoHS: konform
• IP-Schutz: nicht angegeben
• Abmessungen: Millimeter
• 2D-Zeichnungen: PDF verfügbar
• Produktvideo: verfügbar
