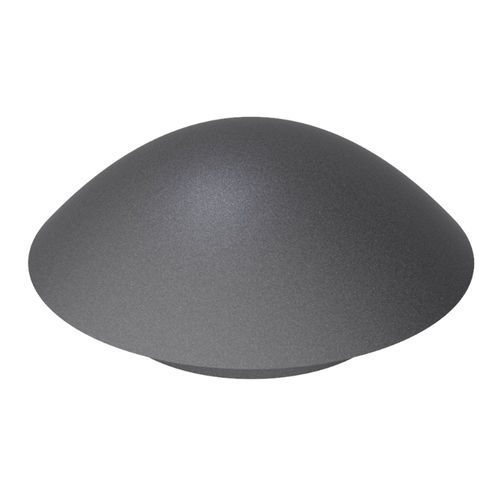

Runder Stopfen ZBA

gewindeloszum EinfügenThermoplast

Produktbeschreibung
Die ZBA-Stopfen sind für industrielle und Außenanwendungen konzipiert, die witterungsbeständige Werkstoffe und Isolierung erfordern. Hergestellt aus TPE (Härte 75/85 Shore A), erlauben sie eine schnelle manuelle Montage und zuverlässige Dichtung.

Hauptmerkmale

• Geeignet für Plattenstärken von 0,80 bis 3,20 mm.
• Geeignete Lochdurchmesser: 12,70 mm bis 34,90 mm.
• Tauchfähig – sorgt nach Montage für Dichtheit.
• UL-Zertifizierung je nach Referenz (UL-gelistet oder UL-anerkannt); UL-gelistete Referenzen können zusätzlich NEMA 4 und 4X aufweisen.
• Entflammbarkeitsklassifizierung: 94V-0.
• Betriebstemperaturbereich: -60°C bis 135°C.
• Schnelle manuelle Installation, kein Werkzeug erforderlich.

Konformität / Referenzen (Angaben in Millimeter)
Referenz | Lochabmessung (A) | Plattendicke (G) | D | H | C
02007000300 | 12,70 | 0,80 bis 3,20 | 23,10 | 11,40 | 7,40
02007000301 | 15,90 | 0,80 bis 3,20 | 26,50 | 11,90 | 7,90
02007000302 | 19,10 | 0,80 bis 3,20 | 29,20 | 13,00 | 8,90
02007000303 | 22,20 | 0,80 bis 3,20 | 32,50 | 13,50 | 9,10
02007000304 | 25,40 | 0,80 bis 3,20 | 35,80 | 14,20 | 10,20
02007000305 | 27,80 | 0,80 bis 3,20 | 38,60 | 14,00 | 10,20
02007000306 | 34,90 | 0,80 bis 3,20 | 45,20 | 14,30 | 10,70

Medien & Hinweise

• Maße in Millimetern.
• RoHS: konform (Hinweis vorhanden).
• 2D-Zeichnungen und Produktvideos verfügbar.

Charakteristiken / technische Spezifikationen

• Marke: ISC Plastic Parts
• Familie / Modell: ZBA
• Material: TPE (thermoplastisches Elastomer)
• Härte: 75/85 Shore A
• Plattendicke: 0,80–3,20 mm
• Lochdurchmesser: 12,70–34,90 mm
• Dichtheit: tauchfähig, sorgt nach Montage für Dichtheit
• Entflammbarkeit: 94V-0
• Zertifizierungen: UL (je nach Referenz); NEMA 4/4X bei UL-gelisteten Referenzen
• Betriebstemperatur: -60°C bis 135°C
• Installation: manuell, schnell, ohne Werkzeug
