Pulslaserdiode TPG3AU1S03

FestkörperInfrarotNahinfrarot

Produktübersicht

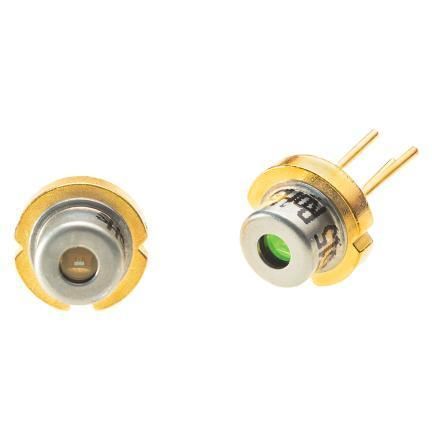

Der Excelitas TPG3AU1S03 ist eine 905-nm-gepulste Seitenemissions-Laserdiode mit Dreifach-Kavitäts-Design und einer Emissionsöffnung von 75 × 10 µm (Emissionsbreite 75 µm). Sie liefert 38 W Spitzenleistung bei 13 A und einer Durchlassspannung von 11 V und ist im kompakten TO-56-Gehäuse untergebracht. Die große Emissionsöffnung unterstützt eine effiziente Wärmeableitung und stabile Strahlformung für ToF- und LiDAR-Systeme mittlerer bis großer Reichweite. Zwischen niederiger Leistung (16 W) und sehr hoher Leistung (120 W) positioniert, eignet sich dieses Modell für Systeme, die eine verlängerte Reichweite und stärkere Rücksignale in industriellen Umgebungen benötigen.

Eigenschaften

• Ausgelegt für präzise LiDAR- und ToF-Systeme im Kurz- bis Mittelbereich
• Ausgewogenes Verhältnis von Leistung und Effizienz für die Systemintegration
• Kompaktes TO-56-Seitenemissionsgehäuse für eine einfache Montage

Anwendungen

• Industrielle Automatisierung und Robotik
• 3D-Erfassung für Logistik und Lager
• Kartierung, Drohnen und Geodatenerfassung
• ToF-Systeme für Endverbraucher (AR/VR)
• Infrarote Nachtausleuchtung
• Lasertherapie
• Analytische Messtechnik

Dokumentation (verfügbar)

• TPG3AU1S03 Datasheet (PDF)
• TPG3AU1S03 CAD Stepfile (ZIP)
• TPG3AU1S03 ZEMAX Rayfiles (ZIP)

Technische Daten

• Wellenlänge: 905 nm (gepulste Laserdiode)
• Spitzenleistung: 38 W bei 13 A
• Durchlassspannung: 11 V (bei angegebenen Betriebsbedingungen)
• Leistungssteigung: 3 W/A
• Emissionsöffnung / -breite: 75 × 10 µm (Emissionsbreite 75 µm)
• Gehäuse: TO-56 Seitenemissions-Laser
• Hohe Zuverlässigkeit, geeignet für Mittel- bis Langstrecken-Erfassung
• Gezielte Einsatzfälle: LiDAR, ToF, industrielle Sensorik, Infrarotbeleuchtung
