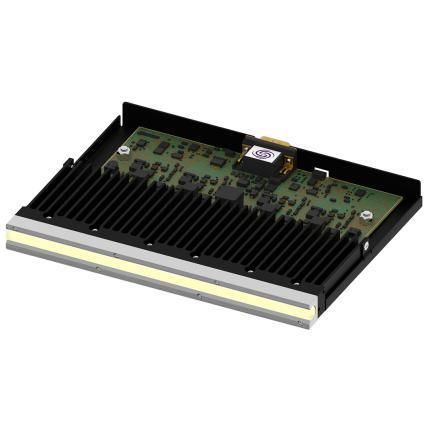

Konvektionswärme-Polymerisierungssystem FireEdge™ FE100

UVUV-LEDfür Beschichtung

Übersicht Das FireEdge™ FE100 ist ein luftgekühltes UV-LED-Härtungssystem, das die natürliche Konvektion zur Wärmeabfuhr nutzt. Das extrem schlanke Gehäuse umfasst eine Option mit 8 mm Durchmesser der Austrittsöffnung und kompakte Austrittsfensterlängen, wodurch eine präzise Oberflächenkontrolle in platzbegrenzten Prozessen wie dem Pinning beim Digitaldruck und der Kantenhärtung von Flachbildschirmen möglich wird. Die Umgebungs­kühlung macht externe Zwangs­lüftung oder Chiller überflüssig. Sofortiges Ein/Aus und vollständige Intensitätsregelung unterstützen reproduzierbare Ergebnisse in der Produktion.

Hauptmerkmale

• Spitzen­bestrahlungsstärke: 2 W/cm² bei 385, 395, 405 nm; 1 W/cm² bei 365 nm
• Patentierte WhisperCure‑Technologie zur Reduzierung der Geräuschentwicklung
• Kühlung durch natürliche Konvektion (Umgebung) — kein externer Chiller oder Zwangslüfter erforderlich
• Extrem schlankes Gehäuse mit 8 mm Austrittsfenster‑Option
• Verfügbare Austrittsfenster‑Größen: 80×10, 120×10, 180×10, 240×10 mm
• Analoge Steuerung mit sofortiger Ein/Aus‑Funktion und vollständiger Intensitätsanpassung

Anwendungen

• Digitaler Inkjet‑Druck (Pinning und Vollhärtung)
• Klebenhärtung in Montageprozessen
• Beschichtungs‑Aushärtung und Oberflächenfinish

Spezifikationen (Tabelle)
Wellenlängen: 365 nm (Spitzenbestrahlung 1 W/cm²); 385, 395, 405 nm (Spitzenbestrahlung 2 W/cm²)
Spitzenbestrahlung: 2 W/cm² (385/395/405 nm); 1 W/cm² (365 nm)
Austrittsfenster‑Größen (mm): 80×10; 120×10; 180×10; 240×10 (8 mm Durchmesser‑Option für Kantenhärtung)
48 Vdc Versorgung (Max): 80×10 = 34 W / 0,7 A; 120×10 = 50 W / 1,1 A; 180×10 = 75 W / 1,6 A; 240×10 = 100 W / 2,1 A

Technische Daten

• Modell: FireEdge™ FE100
• Marke: Phoseon
• Kühlung: Luftgekühlt durch natürliche Konvektion (Umgebungskühlung; kein externer Zwangslüfter oder Chiller erforderlich)
• Steuerung: Sofortiges Ein/Aus; vollständige Intensitätsregelung; analoge Steuerungsschnittstelle
• WhisperCure: Patentierte leisere Betriebsweise
• Verfügbare Wellenlängen: 365 nm; 385 nm; 395 nm; 405 nm
• Spitzenbestrahlung: 2 W/cm² (385/395/405 nm); 1 W/cm² (365 nm)
• Austrittsfenster: 8 mm Durchmesser‑Option für Kantenhärtung; verfügbare Längen: 80×10, 120×10, 180×10, 240×10 mm
• 48 Vdc Versorgung (Max) je Fenster: 80×10 = 34 W / 0,7 A; 120×10 = 50 W / 1,1 A; 180×10 = 75 W / 1,6 A; 240×10 = 100 W / 2,1 A
• Gehäuse: Extrem schlank, geeignet für platzbegrenzte industrielle Anwendungen
