Übersicht

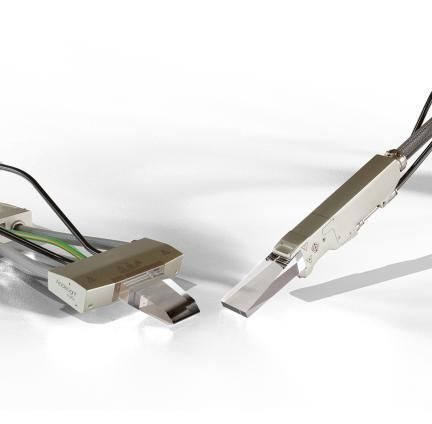

Die Excelitas humm3‑Technologie ist ein vollständiges breitbandiges gepulstes System, optimiert für das Erwärmen von Verbundwerkstoffen bei Prozessen wie Automated Fiber Placement (AFP), Automated Tape Laying (ATL) und Filament‑Wickeln. humm3 Enterprise ist für industrielle Produktion ausgelegt und robotermontierbar; optionale Mehrfaser‑Konfigurationen ermöglichen unabhängige Temperaturprofile pro Faserstrang. humm3 Discovery‑Systeme sind für Forschung und Entwicklung konfiguriert.

Kernfunktionen

• Breitbandige Abstrahlung, anpassbar an verschiedene Verbundwerkstoffe ohne die Sicherheitsauflagen von Lasern.
• Hohe Spitzleistung mit sofortiger Temperaturanstieg und schnellem Abkühlen, was deutlich schnellere Prozessgeschwindigkeiten als bei herkömmlichen Infrarot‑Heizern ermöglicht.
• In Tandem konfigurierbare Köpfe zur Vergrößerung der Heizbreite und Erhöhung der Ablagerungsrate; ausgewählte Konfigurationen erlauben individuell adressierbare Heizprofile pro Faserstrang.

Spezifikationen

• Breitbandiges spektrales Ausgangsspektrum geeignet für eine Vielzahl von Verbundwerkstoffen.
• Heizleistung in Bezug auf Geschwindigkeit mit Laser‑Systemen vergleichbar, deutlich schneller als Infrarot‑Heizung.
• Präzise Drei‑Parameter‑Steuerung: Impulsdauer, Leistung und Frequenz.
• Intelligente digitale Steuerung, die sich an Prozessgeschwindigkeiten anpasst.
• Vollständige Integrationsfähigkeit in dynamische robotergestützte Produktionszellen.
• Optionale Konfigurationen zur unabhängigen Beheizung einzelner Faserstränge.

Merkmale

• Dynamische Temperaturregelung mit sofortigem Auf‑ und Abheizen für sehr schnelle Prozesszyklen.
• Standard‑Quarzlichtleiter verfügbar in 25 mm und 50 mm; kundenspezifische Geometrien auf Anfrage.
• Kompakter, agiler Kopf für komplexe Krümmungen, beengte Räume und Roboter mit geringem Nutzlastvermögen.
• Plug‑and‑play Kopfanschluss für schnellen Austausch und Prozessanpassung.
• Breitbandstrahlung ermöglicht schnelles Auf‑ und Abheizen ohne Restwärme der Lampe, geeignet für trockene Fasern, Thermoplaste und zahlreiche Verbundwerkstoffe.
• Erhöhte Sicherheit: Breitband‑Emitter ohne Notwendigkeit einer Klasse‑4‑Laserumhausung und der damit verbundenen Sicherheitsverwaltung.

Anwendungen

• Filament‑Wickeln für Rohre und Druckbehälter.
• Leichte, vorgeformte Strukturen und komplexe Verbundkomponenten.
• Luft- und Raumfahrtpaneele und Unterstrukturen.
• Verbundverstärkung und Sintern keramischer Matrixverbunde (CMC).

Dokumentation (Auswahl)

• humm3 Brochure (Produktbroschüre)
• humm3 Discovery Datenblatt
• humm3 Multi‑Tow Heating Systems Brochure

Fachpublikationen (ausgewählte Titel)

• Power Control of Flashlamp Heating for AFP
• A Comparison of Infrared and Xenon Flashlamp Heating for Thermoset AFP
• An Investigation of Thermoplastic Tape‑To‑Tape Bonding
• Digital Twin of AFP LM‑PAEK Thermoplastic
• Heat Transfer Modelling of Flashlamp Heating for Automated Tape Placement
• Optimization of Flashlamp Heating for TP AFP‑CAMX
• Validation of Opto‑Thermal Simulation Techniques
• Thermal Response and Deconsolidation of Thermoplastic Tapes under Pulsed Flashlamp Heating

Technische Daten

• Breitbandiges spektrales Ausgangsspektrum für Multi‑Material‑Kompatibilität.
• Hohe Spitzleistung mit sofortiger thermischer Anstiegs‑ und Abklingzeit.
• Drei‑Parameter‑Impulssteuerung: Dauer, Leistung, Frequenz.
• Intelligente digitale Steuerung, anpassbar an die Prozessgeschwindigkeit.
• Roboterintegration möglich; Köpfe können tandem‑konfiguriert werden für größere Heizbreiten.
• Optionale unabhängige Heizprofile für mehrere Faserstränge.
• Standard‑Quarzlichtleiter: 25 mm und 50 mm (kundenspezifische Optionen verfügbar).
• Kompaktes Kopf‑Design mit geringer Nutzlast und plug‑and‑play Konnektivität.
• Erhöhte Sicherheit durch breitbandige Emission (keine Klasse‑4‑Laserumhausung erforderlich).
