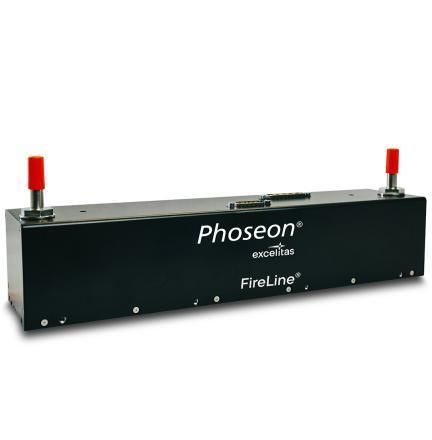

UV-Polymerisierungssystem FireLine FL400™

UV-LEDmit BandfördererInline

Produktübersicht
Das Phoseon FireLine FL400 ist ein wassergekühltes UV‑LED‑Flächenhärtungssystem mit hoher Ausgangsleistung, entwickelt für anspruchsvolle industrielle Anwendungen in Druck, Beschichtungen und Klebstoffen auf Bahn‑, Förderband‑ und Großflächenprozessen. Es bietet skalierbare Emissionslängen und ausgelegte optische Gleichmäßigkeit für konstante Ergebnisse in rauen Produktionsumgebungen.

Wesentliche Merkmale

• Entwickelt für digitalen Inkjet‑Druck, Beschichtungen und Klebstoffanwendungen, einschließlich Bahn/Förderband und großflächigem Härten.
• Skalierbare Emissionsfenster: 125×20; 150×20; 225×20; 250×20; 300×20 mm.
• Peak‑Irradianz‑Konfigurationen bis zu 24 W/cm²; weitere Optionen 16 W/cm², 12 W/cm² und 8 W/cm².
• Wellenlängenoptionen: 365 nm, 385 nm, 395 nm, 405 nm (konfigurationsabhängig).
• Wassergekühlt mit geraden oder gezahnten Anschlussarmaturen; Chiller‑Kapazität und Durchfluss variieren nach Konfiguration.
• Verbesserte Fensterdichtung zur Reduzierung von Kontamination und zur Erhaltung der optischen Gleichmäßigkeit.
• Gehäuse mit IP66‑Schutzklasse für raue Industrieumgebungen.
• Optionale Modbus TCP‑Unterstützung für Fernüberwachung und schnellen Datenaustausch.

Dokumentation (nur Titel)
Phoseon FireLine FL400 Datasheet (PDF)
Phoseon FireLine FL400 User Manual (PDF)
Modbus TCP Communication Protocols Technical Note (PDF)

Spezifikationstabellen
Tabelle — Wellenlängen 385, 395, 405 nm — Peak‑Irradianz: 24 W/cm² / 20 W/cm²
Emissionsfenster (mm): 125x20; 150x20; 225x20; 250x20; 300x20
48V Einspeisung (Max) @ 24 W/cm²: 125x20 = 1604 W; 150x20 = 1925 W; 225x20 = 2888 W; 250x20 = 3209 W; 300x20 = 3850 W
Eingangsstrom (A) @ 24 W/cm²: 33 A; 40 A; 60 A; 67 A; 80 A
48V Einspeisung (Max) @ 20 W/cm²: 125x20 = 1514 W; 150x20 = 1817 W; 225x20 = 2726 W; 250x20 = 3028 W; 300x20 = 3634 W
Eingangsstrom (A) @ 20 W/cm²: 32 A; 38 A; 57 A; 63 A; 76 A
Chiller/Kühler Kapazität: 1315 W; 1579 W; 2368 W; 2631 W; 3157 W
Chiller/Kühler Durchflussrate: 6 LPM; 8 LPM; 8 LPM; 10 LPM; 10 LPM
Druckverlust (typ.): 0.16 Bar; 0.31 Bar; 0.38 Bar; 0.61 Bar; 0.62 Bar (2.4 psi; 4.6 psi; 5.5 psi; 8.8 psi; 9.1 psi)
DC Stromanschluss: 3W3 für kleinere Module; 5W5 für größere Module

Tabelle — Wellenlängen 385, 395, 405 nm — Peak‑Irradianz: 16 W/cm² / 12 W/cm²
Emissionsfenster (mm): 125x20; 150x20; 225x20; 250x20; 300x20
48V Einspeisung (Max) @ 16 W/cm²: 125x20 = 1211 W; 150x20 = 1454 W; 225x20 = 2180 W; 250x20 = 2423 W; 300x20 = 2907 W
Eingangsstrom (A) @ 16 W/cm²: 25 A; 30 A; 45 A; 50 A; 61 A
48V Einspeisung (Max) @ 12 W/cm²: 125x20 = 909 W; 150x20 = 1090 W; 225x20 = 1635 W; 250x20 = 1817 W; 300x20 = 2180 W
Eingangsstrom (A) @ 12 W/cm²: 19 A; 23 A; 34 A; 38 A; 45 A
Chiller/Kühler Kapazität: 993 W; 1192 W; 1788 W; 1987 W; 2384 W
Chiller/Kühler Durchflussrate: 6 LPM; 6 LPM; 6 LPM; 8 LPM; 8 LPM
Druckverlust (typ.): 0.16 Bar; 0.18 Bar; 0.21 Bar; 0.39 Bar; 0.40 Bar (2.4 psi; 2.6 psi; 3.1 psi; 5.6 psi; 5.8 psi)
DC Stromanschluss: 3W3 für kleinere Module; 5W5 für größere Module

Tabelle — Wellenlänge 365 nm — Peak‑Irradianz: 12 W/cm²
Emissionsfenster (mm): 125x20; 150x20; 225x20; 250x20; 300x20
48V Einspeisung (Max): 125x20 = 909 W; 150x20 = 1090 W; 225x20 = 1635 W; 250x20 = 1817 W; 300x20 = 2180 W
Eingangsstrom (A): 19 A; 23 A; 34 A; 38 A; 45 A
Chiller/Kühler Kapazität: 745 W; 894 W; 1341 W; 1490 W; 1788 W
Chiller/Kühler Durchflussrate: 6 LPM; 6 LPM; 6 LPM; 8 LPM; 8 LPM
Druckverlust (typ.): 0.16 Bar; 0.18 Bar; 0.21 Bar; 0.39 Bar; 0.40 Bar (2.4 psi; 2.6 psi; 3.1 psi; 5.6 psi; 5.8 psi)
DC Stromanschluss: 3W3 für kleinere Module; 5W5 für größere Module

Anwendungen

• Digitaler Inkjet‑Druck, UV‑Härten auf Bahn- und Förderbandsystemen.
• Siebdruck auf Behältern, Beschichtung von Holzplatten und andere großflächige industrielle Härtungsprozesse.

Technische Spezifikationen

• Modell: FireLine FL400™ (Phoseon)
• Wellenlängenoptionen: 365 nm; 385 nm; 395 nm; 405 nm
• Peak‑Irradianz‑Optionen: bis zu 24 W/cm²; ebenfalls verfügbar in 16 W/cm², 12 W/cm² und 8 W/cm²
• Emissionsfenster‑Abmessungen: 125×20 mm; 150×20 mm; 225×20 mm; 250×20 mm; 300×20 mm
• Stromversorgung: 48 V nominal; maximale Eingangsleistung variiert je nach Konfiguration (≈ 909 W bis 3850 W)
• Eingangsstrombereiche: ca. 19 A bis 80 A je nach Konfiguration
• Chiller/Kühler Kapazität und Durchfluss: ca. 745 W bis 3157 W; Durchflüsse 6–10 LPM
• Typischer Druckverlust: 0.16–0.62 Bar (≈2.4–9.1 psi)
• DC‑Anschlusstypen: 3W3 und 5W5 je nach Modulgröße
• Kühlanschlüsse: gerade oder gezahnt
• Verbesserte Fensterdichtung zum Schutz vor Kontamination
• Schutzart: IP66
• Kommunikation: Modbus TCP unterstützt für Fernzugriff und Überwachung
