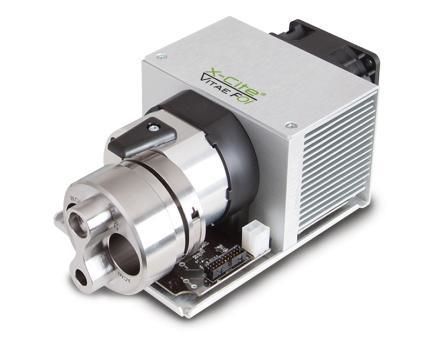

LED-Lichtquelle X-Cite Vitae™ FOI

weißVISabstimmbar

Produktübersicht
Das X-Cite Vitae FOI ist ein kompaktes, konfigurierbares LED-Faseroptik-Beleuchtungsmodul, entwickelt für medizinische OEM-Anwendungen wie Endoskopie, chirurgische Mikroskopie und Stirnleuchtersysteme. Verfügbar in High-Lumen- und High-CRI-Ausführungen, unterstützt das Gerät standardisierte Faseranschlüsse und verschiedene Steuerungsoptionen für die direkte Integration in medizinische Geräte.

Plattformbeschreibung
Die Plattform nutzt vorgefertigte, konfigurierbare optische und mechanische Komponenten zur Verkürzung der Entwicklungszeit und zur Reduzierung des Integrationsaufwands. Modulare Kupplungen, wählbare Lüfterorientierung und konfigurierbare Blechbefestigungen erleichtern die Anpassung an kundenspezifische Gehäuse und Baugruppen.

Merkmale und Vorteile

• LED-Beleuchtung: geringere thermische Belastung und längere Lebensdauer gegenüber herkömmlichen Quellen
• Hoher Lichtstrom: bis zu 2000 Lumen (High Lumen)
• High-CRI-Option: typisch bis 92 CRI für präzise Gewebedarstellung
• Standardisierte Vier-Wege-Turret: nimmt Storz-, Wolf-, ACMI- und Olympus-Ferrulen auf (optimiert für 5 mm, 0,56 NA Fasern)
• Kleiner Fußabdruck und geringe Bauhöhe: ermöglicht Integration mit Kameras und kompakten Instrumentenlayouts
• Wählbare Lüfterausrichtung (links, rechts oder hinten) zur Anpassung des Kühlpfads
• Thermisches Management und Hardware-Abschaltung: schützt die LEDs und bietet Sicherheitsabschaltung bei Übertemperatur
• Ferrulen-Präsenzsensor: deaktiviert die Ausgabe, wenn keine Faser vorhanden ist
• Flexible Steuerung: Gleichstromsteuerung über 0–5 V analog oder externe PWM; dedizierter LED ON/OFF-Pin
• Konfigurierbare Montage und kundenspezifische Kupplungsoptionen für schnelle OEM-Anpassung

Technische Spezifikationen

• Kupplung: Vier-Wege-Turret, kompatibel mit Storz, Wolf, ACMI und Olympus; optimiert für 5 mm, 0,56 NA Fasern; kundenspezifische Kupplungen erhältlich
• Lichtstrom: 2000 lm (High Lumen) | 1400 lm (High CRI)
• Farbwiedergabeindex (CRI): High Lumen min 70, typ 75; High CRI min 88*, typ 92*
• Farbtemperatur: High Lumen 5500–8000 K (typ 7000 K); High CRI 5000–7200 K (typ 6000 K)
• Steuerungsoptionen: 0–5 V DC-Steuerung oder externe PWM-Eingang; dedizierter LED ON/OFF-Pin
• Statusausgänge: Signale für Netzstatus, LED-Stromniveau und Lüfterdrehzahl
• Thermische Überwachung: integrierter Temperatursensor mit Hardware-Abschaltung bei Übertemperatur
• Ferrulen-Erkennung: Erkennung der Fasernpräsenz zur Abschaltung bei Abwesenheit
• Eingangsspannung / Leistung: 12–24 VDC, mind. 100 W
• Gehäusemaße: 7.61" x 4.0" x 2.9" (L x W x H)
• Mechanik: geringer Platzbedarf, konfigurierbare Blechmontage für OEM-Integration
