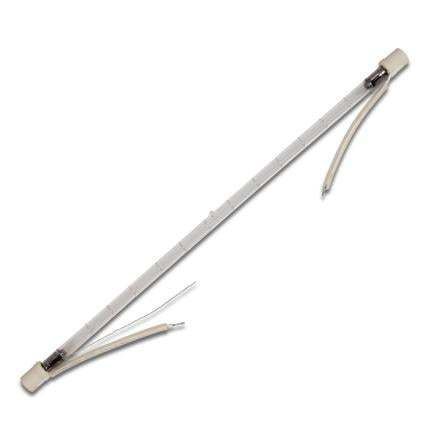

Rohrförmige Glühbirne SG304

UV

Übersicht
Excelitas entwickelt und fertigt Industrie-Blitzlampen für anspruchsvolle OEM- und Produktionsanwendungen. Erhältlich mit Quarz- oder Borsilikat-Glaskolben und verschiedenen Elektroden-Technologien, decken diese linearen Blitzlampen ein Spektrum an Leistungen, Spannungen und Frequenzen ab, um anwendungsbezogene Anforderungen zu erfüllen. Excelitas bietet Entwicklungsunterstützung, Prüfungen und Integrationsberatung zur Optimierung von Leistung und Lebensdauer.

Anwendungen

• UV-Desinfektion
• UV-Aushärtung
• Bildgebung
• Verkehrssteuerung
• Thermographie
• Stroboskopie
• Laseranregung (Pumping)

Spezifikationen (Zusammenfassung)
Spalten: Typ; Form; Leistung; Anodenspannung (min/nom/max) V; e; Glaskörperlänge (mm); Gesamtlänge (mm); Kolbendurchmesser Ø (mm); Stiftabstand (mm); Ringdurchmesser (mm); Frequenz / Wiederholrate (Hz); Lebensdauer (h); Kolbenmaterial; Zündspule; Zündkondensator (µF); Primäre Zündspannung (V).

Modelle

• SG304 — linear; Leistung: 100 W; Anodenspannung: 400 / 600 / 660 V; e: 100; Glaskörperlänge: 130 mm; Gesamtlänge: 160 mm; Ø Kolben: 8 mm; Frequenz: 5–100 Hz; Lebensdauer: 250 h; Kolbenmaterial: Q1*; Zündspule: ZS 1052; Zündkondensator: 0.22 µF; Primäre Zündspannung: 250 V.
• SG305 — linear; Leistung: 25 W; Anodenspannung: 400 / 550 / 600 V; e: 40; Glaskörperlänge: 69 mm; Gesamtlänge: 103 mm; Ø Kolben: 8 mm; Frequenz: 5–300 Hz; Lebensdauer: 250 h; Kolbenmaterial: Q2*; Zündspule: ZS 1052; Zündkondensator: 0.22 µF; Primäre Zündspannung: 200 V.
• EG 9902-1 — linear; Leistung: 1500 W; Anodenspannung: 350 / 480 / 500 V; e: 312; Gesamtlänge: 392 mm; Ø Kolben: 10 mm; Frequenz: 2–14 Hz; Lebensdauer: 500 h; Kolbenmaterial: Q2*; Zündspule: ZS 1052; Zündkondensator: 0.22 µF; Primäre Zündspannung: 250 V.
• GG 9902-1 — linear; Leistung: 3000 W; Anodenspannung: 600 / 750 / 800 V; e: 615; Gesamtlänge: 695 mm; Ø Kolben: 10 mm; Frequenz: 2–14 Hz; Lebensdauer: 500 h; Kolbenmaterial: Q2*; Zündspule: ZS 1052; Zündkondensator: 0.22 µF; Primäre Zündspannung: 251 V.

Anmerkungen
* Glasarten: Borosilikat B1 (Standard) — automatische Verarbeitung; Borosilikat B2 — verträgt ca. 30% mehr Leistung als B1, erfordert manuelle Verarbeitung; Quarz Q1 — UV-durchlässig; Quarz Q2 — reduzierte Ozonbildung.

Technische Merkmale

• SG304 — Form: linear; Leistung: 100 W; Anodenspannung: 400 / 600 / 660 V; e: 100; Glaskörperlänge: 130 mm; Gesamtlänge: 160 mm; Kolbendurchmesser: 8 mm; Frequenz: 5–100 Hz; Lebensdauer: 250 h; Kolbenmaterial: Q1*; Zündspule: ZS 1052; Kondensator: 0.22 µF; Primäre Zündspannung: 250 V.
• SG305 — Form: linear; Leistung: 25 W; Anodenspannung: 400 / 550 / 600 V; e: 40; Glaskörperlänge: 69 mm; Gesamtlänge: 103 mm; Kolbendurchmesser: 8 mm; Frequenz: 5–300 Hz; Lebensdauer: 250 h; Kolbenmaterial: Q2*; Zündspule: ZS 1052; Kondensator: 0.22 µF; Primäre Zündspannung: 200 V.
• EG 9902-1 — Form: linear; Leistung: 1500 W; Anodenspannung: 350 / 480 / 500 V; e: 312; Gesamtlänge: 392 mm; Kolbendurchmesser: 10 mm; Frequenz: 2–14 Hz; Lebensdauer: 500 h; Kolbenmaterial: Q2*; Zündspule: ZS 1052; Kondensator: 0.22 µF; Primäre Zündspannung: 250 V.
• GG 9902-1 — Form: linear; Leistung: 3000 W; Anodenspannung: 600 / 750 / 800 V; e: 615; Gesamtlänge: 695 mm; Kolbendurchmesser: 10 mm; Frequenz: 2–14 Hz; Lebensdauer: 500 h; Kolbenmaterial: Q2*; Zündspule: ZS 1052; Kondensator: 0.22 µF; Primäre Zündspannung: 251 V.
