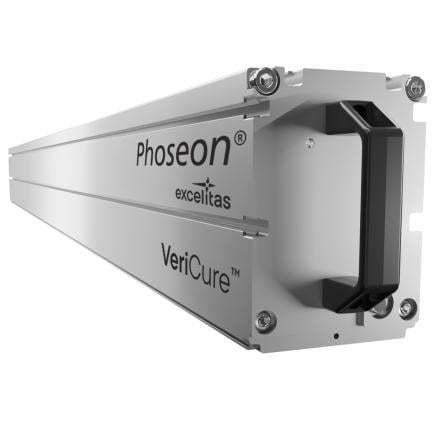

UV-Polymerisierungssystem VeriCure™

UV-LEDTintenstrahlhochleistungsfähig

Übersicht
Das wassergekühlte UV‑LED Aushärtesystem Phoseon VeriCure ist eine großformatige UV‑Quelle, entwickelt für industrielle Beschichtungen und Hochgeschwindigkeitsdruck. Das System kombiniert eine patentierte Semiconductor Light Matrix (SLM) und eine effiziente Wasserkühlung, um hohe optische Leistung, konstante Dosis und gleichmäßige Strahlverteilung über große Emissionsfenster zu liefern. Verfügbare Wellenlängen: 365 nm, 395 nm, 405 nm (385 nm auf Anfrage). Das System unterstützt flexible Integration und gängige Industrieprotokolle.

Plattform und Leistungsstufen
Die VeriCure‑Plattform bietet zwei Leistungsstufen: Standard liefert 95 W pro 25 mm mit 75 mm unabhängig steuerbaren Segmenten; Lite liefert 48 W pro 25 mm mit 150 mm unabhängig steuerbaren Segmenten. Beide Stufen sind für Produktionslinien konzipiert, in denen Dosis, Gleichmäßigkeit und Verfügbarkeit entscheidend sind.

Eigenschaften

• Hohe Dosisleistung für erhöhte Liniengeschwindigkeit und verbessertes Durchhärten bei dicken oder pigmentierten Beschichtungen.
• Optimierte Gleichmäßigkeit durch SLM‑Steuerung zur Reduzierung von Variabilität auf breiten Substraten.
• Wasserkühlung für stabile optische Leistung und längere LED‑Lebensdauer im Dauerbetrieb.
• Modulare Längen und Segmentsteuerung für zonenspezifische Dosierung und flexible Integration.

Anwendungen

• Holzbeschichtungen und Parkettöle
• Tinten für Inkjet zur Holzdekoration und Großformatdruck
• Metallbeschichtungen und funktionelle Beschichtungen
• PSA‑Applikationen (druckempfindliche Klebstoffe) und Trennliner
• Dekorative Laminatbahnen und Barrierebeschichtungen

Technische Daten

• Modelle: 750; 900; 1050; 1200; 1350
• Länge (mm): 750 → 1024; 900 → 1174; 1050 → 1324; 1200 → 1474; 1350 → 1624
• Emissionsfenster (mm): 750 × 20; 900 × 20; 1050 × 20; 1200 × 20; 1350 × 20
• Strom / Eingangsleistung (±10%): 750 → Standard: 60 A / 7,2 kW; Lite: 30 A / 3,575 kW; 900 → Standard: 72 A / 8,6 kW; Lite: 36 A / 4,30 kW; 1050 → Standard: 84 A / 10,1 kW; Lite: 42 A / 5,00 kW; 1200 → Standard: 96 A / 11,5 kW; Lite: 48 A / 5,70 kW; 1350 → Standard: 109 A / 13,1 kW; Lite: 54 A / 6,40 kW
• Typische Dosis: Standard: 500 mJ/cm2 (@50 mm Arbeitsabstand, 50 m/min); Lite: 250 mJ/cm2 (@50 mm, 50 m/min) — für alle Modelle
• Spitzenausgangsleistung: Standard: 20 W/cm2 (@Fenster); 6 W/cm2 (@30 mm AA). Lite: 10 W/cm2 (@Fenster); 3 W/cm2 (@30 mm AA) — für alle Modelle
• Wellenlängen (nm): 365, 395, 405 (385 auf Anfrage)
• Erwartete LED‑Lebensdauer: >60.000 h bei L90
• Maximale Betriebstemperatur: 40 °C
• Standard Querschnitt (mm): mit Sekundärglas 147 B × 155 H (ohne: 104 B × 147 H)
• Eingangsspannung (±5 VDC): 120 VDC
