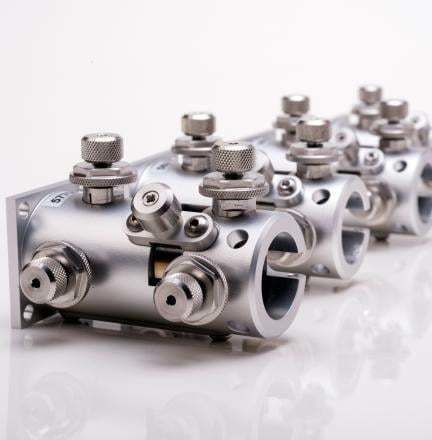

Faserkoppler kineMATIX®

Monomode

Produktübersicht
Der kineMATIX® ist eine patentierte optomechanische Halterung, die entwickelt wurde, um die Strahlen von iFLEX®-Lasersystemen in eine Einkernfaser auszurichten. Er wird als Manipulator mit den kineFLEX® Fiber Delivery Systems geliefert und ist darauf ausgelegt, die Ausrichtung beim Ab- und Wiederaufstecken von Fasern beizubehalten.

Extrem stabile Optomechanik
kineMATIX bietet vier Einstellachsen (X, Y, Nick, Gier) sowie einen zentralen fünften Knopf für das schnelle Entfernen/Einsetzen der Faser. Der Mechanismus liefert Submikron-Wiederholgenauigkeit und Submikroradian-Stabilität. Die temperaturunempfindliche Konstruktion und das robuste Design erhalten die Laser‑zu‑Faser‑Ausrichtung über einen weiten Temperaturbereich und während des Transports.

Plug-and-Play-Leistung
Seit über 25 Jahren wird kineMATIX in OEM-Instrumenten und wissenschaftlichen Anwendungen eingesetzt, in denen abnehmbare Faseranschlüsse benötigt werden. Einstellwerte bleiben beim Entfernen der Faser erhalten und sind nach dem erneuten Einstecken wieder vorhanden, was eine konsistente Wiederholbarkeit in modularen Systemen ermöglicht.

Dokumentation
Das Datenblatt für das kineFLEX® Fiber Delivery System ist verfügbar (die Produktdokumentation verweist auf das Datenblatt des kineFLEX-Systems).

Technische Daten

• Patentierte optomechanische Halterung (kineMATIX®)
• Funktion: richtet iFLEX®-Laserstrahlen in eine Einkernfaser aus
• Lieferumfang: kineFLEX® Fiber Delivery Systems
• Einstellachsen: X, Y, Nick, Gier (vier Achsen) plus zentraler fünfter Knopf für Entfernen/Einsetzen der Faser
• Wiederholgenauigkeit: Submikron
• Stabilität: Submikroradian
• Temperaturunempfindliches Design zur Erhaltung der Ausrichtung über weite Temperaturbereiche
• Robuste Konstruktion zur Aufrechterhaltung der Ausrichtung während des Transports
• Plug & Play: Ausrichtung bleibt nach Entfernen und Wiedereinsetzen der Faser erhalten
