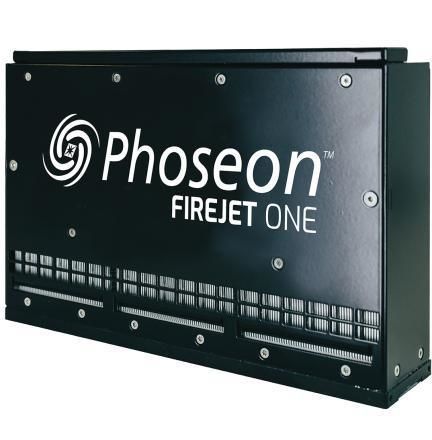

UV-Polymerisierungssystem FireJet™ ONE

UV-LEDfür BeschichtungTintenstrahl

Übersicht Der Phoseon FireJet ONE ist ein UV-LED-Großflächenhärtesystem mit 20 W/cm² zum Aushärten von Farben, Beschichtungen und Klebstoffen, wenn hohe Bestrahlungsstärke bei kompakter Bauweise erforderlich ist. Module sind in Emissionsfensterbreiten von 75×20 mm bis 375×20 mm erhältlich und lassen sich durch seitliches Aneinanderreihen und Verketten skalieren.

Integration und Steuerung Spezielle Optiken sorgen für gleichmäßige Uniformität an der Substratoberfläche. Die eigenständige Einheit lässt sich einfach integrieren; Steuerung per PLC-Signalen für Ein/Aus und Intensitätsregelung oder per digitaler Schnittstelle für erweiterte Überwachung. Modbus TCP für schnellen Datenaustausch und Fernzugriff verfügbar.

Eigenschaften

• Spitzenbestrahlungsstärke: 20 W/cm² bei 385, 395, 405 nm
• Spitzenbestrahlungsstärke: 12 W/cm² bei 365 nm

Dokumentation (verfügbar)

• Phoseon FireJet ONE Datasheet
• Phoseon FireJet ONE User Manual
• Modbus TCP Communication Protocols Technical Note
• TargetCure Technology Brochure
• WhisperCure Technology Brochure

Anwendungen

• Digitaler Inkjetdruck
• Siebdruck
• Flexodruck
• Beschichtungen
• Klebstoffe

Technische Daten

• Wellenlängen: 365, 385, 395, 405 nm
• Spitzenbestrahlungsstärke: 20 W/cm² (385, 395, 405 nm); 12 W/cm² (365 nm)
• Emissionsfenster (mm): 75×20, 150×20, 225×20, 300×20, 375×20
• Maximale Lüfterkapazität: 50, 100, 150, 200, 250 CFM
• 48V Versorgungseingang (max): 672W (14A), 1344W (28A), 2016W (42A), 2688W (56A), 3360W (70A)
• Typische UV-Leistung: 205W, 412W, 620W, 825W, 1018W
• DC-Steckertyp: 2W2, 2W2, 5W5, 5W5, 8W8
