UV-Lichtleiter OmniCure® S

Hohe Leistungmit GlasfasernLWL

Übersicht
Die OmniCure® S Series bietet modulare Lichtleiter und optische Adapter für UV-Spot- und Linienhärtungsanwendungen. Zur Auswahl stehen ein-, zwei- und dreibeinige flüssigkeitsgefüllte Lichtleiter, leistungsstarke Faserleiter und -linien sowie Adapter für Spot-, Ring- und Linienkonfigurationen zur Unterstützung von Mehrstellenhärtung und zielgerichteter Bauteilverarbeitung.

Produkte / Optionen

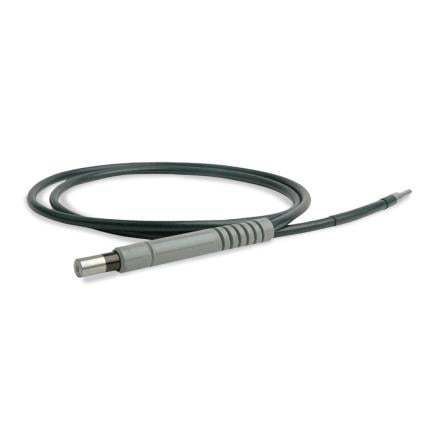

Flüssigkeits-Lichtleiter
Verfügbar mit Spitzen-Durchmessern 3 mm, 5 mm und 8 mm und Standardlängen von 750 mm bis 3000 mm. Doppel- und Dreifachausführungen für gleichzeitiges Aushärten an mehreren Stellen.

Hochleistungs-Faser-Lichtleiter
Gewährleistet gleichmäßige Verteilung der Lichtenergie von einer Quelle auf mehrere Aushärtepunkte für konsistente Mehrstellenprozesse.

Hochleistungs-Faser-Lichtlinie
Erzeugt einen leistungsstarken linearen Strahl mit kontinuierlichen Fasern von Ein- bis Auslauf zur Reduzierung von Kopplungsverlusten und zur Verbesserung der Liniengleichmäßigkeit.

UV Cure-Ring optischer Adapter
Ermöglicht 360°-Aushärtung um einen Lichtleiter; Standardringe für Flüssigkeits-Lichtleiter sind in geschlossener oder geschlitzter Ausführung erhältlich.

UV Light-Line optischer Adapter
Erzeugt einen fokussierten linearen Strahl für effiziente Aushärtung kleiner Reihen von Bauteilen, Schläuchen oder Kabeln bis ca. 2 Zoll Linienlänge.

Einstellbarer Spot-Kollimator-Adapter
Ermöglicht einen gleichmäßigen Spot, einstellbar von 1" bis 6" (2.54–15.2 cm), zur gleichmäßigen Leistungsverteilung über die Zielfläche.

Technische Daten

• Serienname: OmniCure® S Series
• Spitzendurchmesser Flüssigkeits-Lichtleiter: 3 mm, 5 mm, 8 mm
• Standardlängen Flüssigkeits-Lichtleiter: 750 mm bis 3000 mm
• Konfigurationen Flüssigkeits-Lichtleiter: ein-, zwei-, dreibeinig (Mehrstellenhärtung)
• Hochleistungs-Faser-Lichtleiter: gleichmäßige Lichtverteilung zu mehreren Aushärtestellen von einer Quelle
• Hochleistungs-Faser-Lichtlinie: kontinuierliche Fasern von Ein- bis Auslauf zur Minimierung von Kopplungsverlusten
• UV Cure-Ring: 360° Aushärtung; verfügbar in geschlossener oder geschlitzter Ausführung für Flüssigkeits-Lichtleiter
• UV Light-Line Adapter: fokussierter linearer Strahl, wirksam bis ~2 Zoll Linienlänge
• Einstellbarer Kollimator-Adapter: gleichmäßige Spotgröße einstellbar von 1" bis 6" (2.54–15.2 cm)
• Vorgesehene Anwendungen: UV-Spot- und Linienhärtung für Bauteile, Schläuche, Kabel und Mehrstellen-Montageprozesse
