Impulstransformator

trockenfür LampeHochspannung

Produktübersicht

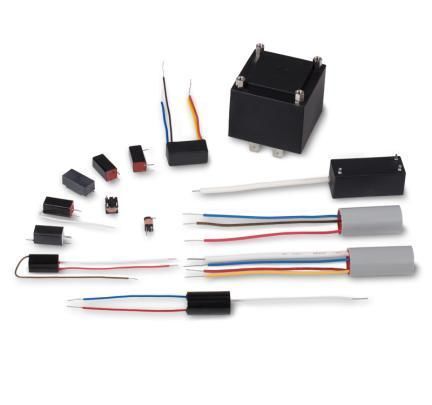

Triggering ist der Prozess, der die anfängliche Ionisation in einer Xenon‑Blitzlampe durch einen Hochspannungsimpuls erzeugt, der die Entladung einleitet. Die meisten Blitzlampensysteme verwenden eine Zündspule (Triggertransformator), um kurze Hochspannungsimpulse (typischerweise Mikrosekunden oder weniger) zu erzeugen. Excelitas bietet eine Auswahl an Zündspulen in verschiedenen Größen und Konfigurationen für externes und Serienschalten, einschließlich Varianten für SMD‑Montage.

Details
Es werden zwei Hauptansätze verwendet: Serienschaltung (series injection) und externes Triggern mit zugehörigen Spulen.

Beim externen Triggern wird ein Hochspannungsimpuls angelegt, um einen dünnen ionisierten Streamer zwischen Anode und Kathode zu bilden. Die Kopplung erfolgt z. B. über einen dünnen Nickeldraht um die Lampe oder einen Metallstreifen auf dem Lampengehäuse. Externe Trigger‑Spulen sind in der Regel kleiner, leichter und kostengünstiger für viele Anwendungen.

Serielles Triggern bietet höhere Zeitgenauigkeit und wird häufig bei flüssigkeitsgekühlten Laserlampen eingesetzt. Spulen für Serienschaltungen sind größer, da sie die HV‑Zündung erzeugen und Lampenströme von mehreren tausend Ampere verkraften müssen.

Spezifikationen (Tabelle)
Part Type | Triggering Type | Sec. Voltage Max / kV Unloaded | Prim. Voltage Max / V Unloaded | Trigger Energy Max / mWs | Trigger Power max / W | Transformer Ratio | Prim. Inductance µH | Trigger Capacitor CZ / µF | Width mm | Height mm | Length mm
ZS 0609-4V0A | Parallel | 5 | 250 | 2 | 0.2 | 1:43 | 2 | 0.022-0.068 | 5 | 5 | 8
ZS 1090-MZ1 | Parallel | 7 | 330 | 3 | 0.2 | 1:23 | 9 | 0.022-0.068 | 8 | 8 | 9
ZS 1052 | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-1* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-11* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-12* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC-2B* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1031* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-11* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-15* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-7A* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1032 | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 17 | 17 | 43
ZS 261816 | Parallel | 15 | 250 | 10 | 0.5 | 1:65 | 39 | 0.1-0.22 | 18 | 16 | 26
ZS 1324-20V | Parallel | 24 | 400 | 20 | 0.8 | 1:50 | 50 | 0.1-0.33 | 13 | – | 24
ZS 1324-24V | Parallel | 24 | 400 | 20 | 0.8 | 1:54 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1324-16V-4 | Parallel | 20 | 400 | 20 | 0.8 | 1:29 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1624 | Parallel | 17 | 600 | 15 | 0.6 | 1:30 | 53 | 0.01-0.47 | 11 | 11 | 24
ZS 1052 S HT | Parallel / SMD | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 9 | 8 | 18
STS 36 | Series | 25 | 600 | – | – | 1:44 | 33 | 0.47-1 | 35 | 46 | 53

* Ebenfalls in hochtemperaturbeständigen Materialien erhältlich.

Technische Merkmale

• Funktion: Erzeugt die anfängliche Ionisation in Xenon‑Blitzlampen mittels kurzer HV‑Impulse.
• Trigger‑Typen: Externes Triggern und Serienschaltung (series injection).
• Externes Triggern: HV‑Impuls gekoppelt über dünnen Nickeldraht oder Metallstreifen; geeignet für kompakte und kostengünstige Designs.
• Serielles Triggern: höhere zeitliche Genauigkeit und ausgelegt für sehr hohe Lampenströme; Einsatz bei flüssigkeitsgekühlten Laserlampen.
• Verfügbare Baureihen: ZS‑Varianten, STS 36 und SMD‑kompatible Versionen.
• Wesentliche elektrische Parameter pro Typ: Sekundärspannung (kV), Primärspannung (V), Auslöseenergie (mWs), Auslöseleistung (W), Übersetzungsverhältnis, Primärinduktivität (µH), empfohlener Bereich für Auslösekondensator (CZ / µF).
• Physikalische Abmessungen pro Typ: Breite, Höhe, Länge in mm.
• Hochtemperaturmaterial‑Varianten sind dort gekennzeichnet, wo zutreffend.
