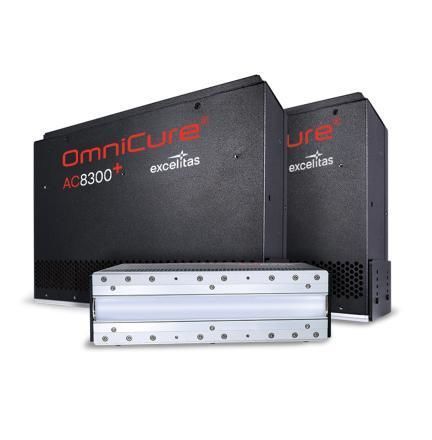

UV-Polymerisierungssystem OmniCure AC8⁺

UV-LEDluftgekühltTintenstrahl

Überblick
Die luftgekühlten UV-LED-Härtungssysteme OmniCure® AC8⁺ liefern bis zu 10 W/cm² Spitzenbestrahlungsstärke bei hoher Längs-Uniformität über große Härtungsflächen. Verfügbare Wellenlängen: 365 nm, 385 nm, 395 nm und 405 nm. Standardmodelle verfügen über fokussierende Optiken für längere Arbeitsabstände; P‑Versionen sind für hohe UV-Dosen bei kurzen Arbeitsabständen optimiert und eignen sich für Druckanwendungen.

Skalierbarkeit und Integration
Mehrere LED-Köpfe können verbunden werden, um die Härtungsfläche zu vergrößern und gleichzeitig die optische Uniformität zwischen den Einheiten beizubehalten. Das kompakte, luftgekühlte Design mit verbessertem Kühlkörper lässt sich in Produktionslinien und Arbeitsstationen integrieren, ohne zusätzliche Belüftung, Ozonabsaugung oder externe Kühler.

Eigenschaften

• Bis zu 10 W/cm² Spitzenbestrahlung für Hochgeschwindigkeits-Härtung von Tinten, Klebstoffen und Beschichtungen
• Optimierte Frontoptiken für hohe Spitzenbestrahlung und Uniformität bei verschiedenen Arbeitsabständen
• Individuelle LED-Modulsteuerung für überlegene Uniformität über die gesamte Härtungsfläche
• Skalierbare Konfiguration: Mehrere Köpfe behalten ±5 % Gleichmäßigkeit untereinander bei
• Wellenlängenoptionen: 365 nm, 385 nm, 395 nm, 405 nm passend zur Anwendung
• Kompaktes luftgekühltes System; keine zusätzliche Belüftung, Ozonabsaugung oder Kühler erforderlich
• Hocheffiziente LED-Module reduzieren den Energieverbrauch im Vergleich zu Lichtbogenlampen
• Für den industriellen Einsatz entwickelt; hocheffiziente VOC-Luftfilter unterstützen den Betrieb in rauen Umgebungen
• Geschätzte LED-Lebensdauer > 40.000 Stunden reduziert Betriebskosten gegenüber Lichtbogensystemen
• Auswechselbares Außenfenster und verbesserte Optiken für druckoptimierte „P“-Versionen
• Schmale Wellenlängenausgabe reduziert thermische Belastung und erhöht Ausbeuten im Vergleich zu Lichtbogenlampen

Allgemeine Spezifikationen (Tabelle)
MERKMAL | SPEZIFIKATION
Geschätzte LED-Lebensdauer | > 40.000 Stunden
Variabler Intensitätsbereich | 20 – 100 %
Längs-Uniformität | Besser als ±5 %
Betriebsspannung | 48 V DC ± 2 V
Kühlung | Luft
Automatisierung | Integrierte SPS-Steuerung für UV-Intensität und Systemalarme
LED-Garantie | 2 Jahre oder 10.000 Betriebsstunden (je nachdem, was zuerst eintritt)

Modellleistung (Tabelle)
MODELL | OPTISCHE GRÖSSE (mm) | MAX. LEISTUNGS- AUFNAHME (W) | BETRIEBSSTROM (A) | SPITZENWELLENLÄNGE (nm) | MAX. OPTISCHE LEISTUNG (W) | SPITZENBEStrAHLUNG (W/cm²) | GEWICHT (kg)
AC8150+, AC8150P+ | 150 x 30 | 1.128 | 23 | 365 / 385 / 395 / 405 | 280 / 350 | 8 / 10 | 2.0
AC8225+, AC8225P+ | 225 x 30 | 1.694 | 34 | 365 / 385 / 395 / 405 | 420 / 525 | 8 / 10 | 2.5
AC8300+, AC8300P+ | 300 x 30 | 2.256 | 45 | 365 / 385 / 395 / 405 | 560 / 700 | 8 / 10 | 3.7

Technische Spezifikationen

• Spitzenbestrahlung bis zu 10 W/cm² mit hoher Längs-Uniformität
• Wellenlängenoptionen: 365 nm, 385 nm, 395 nm, 405 nm
• Skalierbar durch Verbindung mehrerer Köpfe bei gleichzeitiger Einhaltung von ±5 % Uniformität zwischen Köpfen
• Luftgekühltes System; keine externen Kühler oder Ozonabsaugung erforderlich
• Betriebsspannung: 48 V DC ± 2 V
• Variable Intensitätsregelung: 20–100 %
• Geschätzte LED-Lebensdauer: > 40.000 Stunden
• LED-Garantie: 2 Jahre oder 10.000 Betriebsstunden
• Verfügbare Modelle: AC8150+, AC8150P+, AC8225+, AC8225P+, AC8300+, AC8300P+
