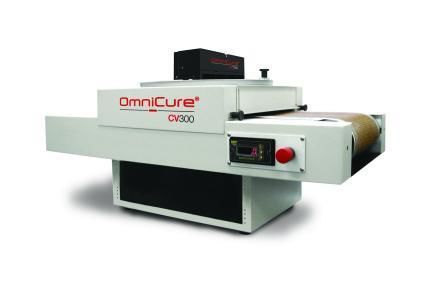

Gewebeband-Förderer OmniCure CV300

Bandlinearfür Handling

Übersicht
Der OmniCure CV300 ist ein vielseitiges Förderbandsystem, das zur Ergänzung der OmniCure AC Serie hochleistungsfähiger UV-LED-Aushärtungssysteme entwickelt wurde. Es eignet sich für Produktions-, Labor- und F&E-Anwendungen. Der CV300 kann Substrate bis zu 310 mm (12,2") Breite auf seinem offenen Mesh-Band aus glasfaserverstärktem Material mit Teflon®-Beschichtung aufnehmen; die effektive Aushärtungsbreite beträgt je nach verwendetem OmniCure LED-System bis zu 300 mm (12").

Konstruktion und Betrieb
Die spezielle Montagekonstruktion des CV300 ermöglicht mehrere Konfigurationen der OmniCure AC LED-Köpfe. Die LED-Systeme können perpendicular zur Förderbandrichtung positioniert oder in 15°-Schritten zur parallelen Orientierung gedreht werden. Die Bandgeschwindigkeit ist von 1 m/min (3 ft/min) bis 14,5 m/min (48 ft/min) in 0,3 m/min (1 ft/min)-Schritten einstellbar und wird über eine Digitalanzeige geregelt. Sicherheitsmerkmale umfassen Lichtschutzvorrichtungen, Not-Aus (e-stop) und eine Verriegelung (Interlock), die den LED-Kopf ausschaltet, wenn das Band angehalten wird.

Merkmale

• 305 mm (12") offenes Mesh-Band, Teflon®-beschichtet: geeignet für verschiedene Substrate
• Verstellbare Geschwindigkeit 1–14,5 m/min (3–48 ft/min) in 0,3 m/min-Schritten: präzise Prozesssteuerung
• Höheneinstellung 30 mm bis 60 mm in 10 mm-Schritten: geeignet für größere Teile und variable Arbeitsabstände
• Drehbares Montagesystem: LED-Köpfe können senkrecht zur Bandrichtung ausgerichtet werden, um die Breitenabdeckung zu erhöhen
• Drehbares Montagesystem: LED-Köpfe können parallel zur Bandrichtung ausgerichtet werden, um die Dosis bei kleineren Teilen und höheren Geschwindigkeiten zu maximieren

Spezifikationen (Tabelle)
Gesamtmaße (LxBxH): 1070 mm (42,2") x 540 mm (21,2") x 440 mm (17,3")
Bandbreite: 305 mm (12") offenes Mesh-Band, Teflon®-beschichtet
Freiraum: 385 mm
Bandgeschwindigkeit: 1 m/min bis 14,5 m/min (3 ft/min bis 48 ft/min)
Höheneinstellung: 30 mm bis 60 mm in 10 mm-Schritten
Winkelverstellung Kopf: 0 bis 90 Grad relativ zur Bandrichtung in 15-Grad-Schritten
Gewicht: 34 kg (74 lbs)
Elektrik: 100-240 V AC, 50/60 Hz, einphasig
Bedienelemente: Einschalten, Geschwindigkeitsregelung, LED on

Dokumentation
Broschüre und Garantiedokumente für den OmniCure CV300 sind verfügbar (Produktliteratur und Garantieangaben).

Technische Daten

• Gesamtmaße (LxBxH): 1070 mm (42,2") x 540 mm (21,2") x 440 mm (17,3")
• Bandbreite: 305 mm (12") offenes Mesh-Band, Teflon®-beschichtet
• Freiraum: 385 mm
• Bandgeschwindigkeit: 1 m/min bis 14,5 m/min (3 ft/min bis 48 ft/min)
• Geschwindigkeitsincrement: 0,3 m/min (1 ft/min)
• Höheneinstellung: 30 mm bis 60 mm in 10 mm-Schritten
• Winkelverstellung Kopf: 0 bis 90 Grad in 15-Grad-Schritten
• Gewicht: 34 kg (74 lbs)
• Elektrik: 100-240 V AC, 50/60 Hz, einphasig
• Bedienelemente: Einschalten, Geschwindigkeitsregelung, LED on
• Sicherheitsmerkmale: Lichtschutzvorrichtungen, Not-Aus (e-stop), Interlock zum Abschalten der LED-Köpfe bei Stillstand des Bandes
