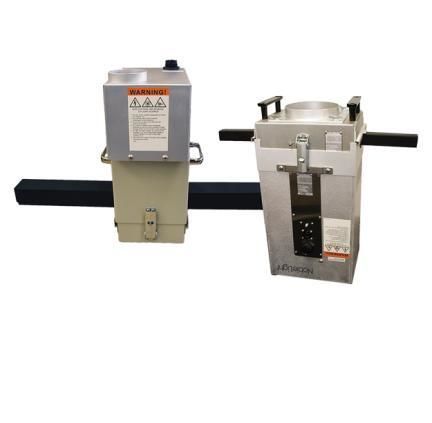

UV-Polymerisierungssystem DRC series

Mikrowellenluftgekühltfür Beschichtung

Überblick
Die Fusion UV DRC Series sind mikrowellenbetriebene UV-Härtesysteme zum Aushärten von Tinten und Beschichtungen auf Drähten, Kabeln und anderen linearen Produkten. Die Modelle C6 und C10 sind besonders für hochgeschwindige Inkjet-Kennzeichnung und Mantelprozesse geeignet. Eine spezielle Lichtabschirmung erzeugt einen fokussierten UV-Bereich um das Kabel oder den Draht für gleichmäßiges Aushärten.

Funktionsweise
Die C6- und C10-Lichtabschirmungen werden an 6- bzw. 10-Zoll-mikrowellenbetriebene UV-Strahler (modulare Lampenmodule) montiert und bieten eine kompakte, hocheffiziente Härtelösung. Jede Abschirmung enthält einen halbelliptischen Sekundärreflektor, der zusammen mit dem Strahlerreflektor eine vollständige Ellipse bildet, wobei die UV-Lampe in einem Brennpunkt liegt. Das Zielkabel oder der Draht tritt durch eine quadratische Abschirmverlängerung in die konzentrierte UV-Zone ein. Das modulare Lampendesign und die abgestimmten Stromversorgungen gewährleisten stabile, hochintensive Leistung für Inline-Produktionen.

Sicherheit
Lampen enthalten Quecksilber. Entsorgung und Handhabung entsprechend örtlicher, regionaler und nationaler Vorschriften.

Hauptspezifikationen (Zusammenfassung)

• Elektrodenlose Lampe in verschiedenen spektralen Ausführungen erhältlich
• Lampenmodule: 6-Zoll (C6) oder 10-Zoll (C10) mit wählbaren Leistungsstufen
• Stromversorgung abgestimmt auf das gewählte Lampenmodul
• Lichtabschirmung mit Gehäuse für sekundären elliptischen Reflektor und Abschirmverlängerungen (C6 für 6 Zoll, C10 für 10 Zoll)

Eigenschaften

• Lieferung von UV-Energie um die gesamte Umfangsfläche von Drähten mit kleinem Durchmesser und teilweise Abdeckung auf größeren Kabeloberflächen auf der Lampenseite
• Geteilte Gehäuse-Lichtabschirmung für einfachen Zugriff an der Drahtlinie für Service und Verdrahtung
• Kombinierter Lampen- und Abluftventilator ermöglicht Push-Pull-Luftkühlung zur Begrenzung von Dämpfen im Arbeitsbereich
• Elektrodenloses Lampendesign für stabile Leistung über längere Produktionsläufe

Dokumentation

• C6/C10 Wire and Cable Curing Systems Broschüre (Produktbroschüre)

Anwendungen

• Drahtmarkierung und -beschichtung
• Kabelmantelmarkierung und -beschichtung
• Zugmittenstäbe für Glasfaserkabel

Zusätzliche Details
Die DRC Series ist modular und für OEM-Integration oder Nachrüstung in bestehende Härtestationen ausgelegt. Die geteilte Lichtabschirmung öffnet an der Drahtlinie für schnelle Inbetriebnahme, Wartung oder Einfädeln, ohne das gesamte Gehäuse zu entfernen. Alle Modelle sind luftgekühlt und verwenden Push-Pull-Belüftung zur Temperatur- und Dampfkontrolle.

Technische Daten

• Elektrodenlose Lampe in verschiedenen spektralen Ausführungen erhältlich
• Lampenmodul: 6-Zoll (C6) oder 10-Zoll (C10) mit wählbaren Leistungsstufen
• Stromversorgung abgestimmt auf das gewählte Lampenmodul
• Lichtabschirmung mit Gehäuse für sekundären elliptischen Reflektor und Abschirmverlängerungen
• C6-1 / C10-1: 1-Zoll (25,4 mm) quadratische Abschirmverlängerung, 6 Zoll (152,4 mm) lang (für kleinere Drahtdurchmesser)
• C6-2 / C10-2: 2-Zoll (50,8 mm) quadratische Abschirmverlängerung, 12 Zoll (304,8 mm) lang (für größere Kabeltypen)
• Halbelliptischer Sekundärreflektor plus Strahlerreflektor bilden eine vollständige Ellipse mit der UV-Lampe in einem Brennpunkt für konzentrierte Bestrahlung
• Geteilte Bauweise ermöglicht Betrieb in jeder Lage und bietet einfachen Zugang an der Drahtlinie
• Luftgekühlt mit Lampen- und Abluftventilator für Push-Pull-Belüftung
• Konstruiert zur Bereitstellung von 360°-UV-Bestrahlung um lineare Substrate mit kleinem Durchmesser und teilweise Abdeckung auf größeren Kabeloberflächen
• Modulares Design zur Integration in Produktionslinien und OEM-Ausrüstung
• Elektrodenloses Lampendesign für stabile, hochintensive Ausgabe über lange Produktionsläufe
