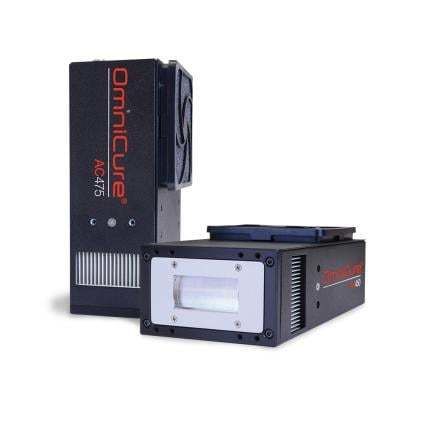

UV-Polymerisierungssystem OmniCure® AC4 series

UV-LEDfür Beschichtungluftgekühlt

Produktbeschreibung
Die OmniCure® AC4 Serie sind luftgekühlte UV‑LED‑Kleinflächen‑Aushärtungssysteme (Modelle AC450, AC450P, AC475, AC475P), die Hochleistungs‑LEDs und kundenspezifische Optiken kombinieren, um eine Spitzenirradianz von über 8 W/cm2 mit ausgezeichneter longitudinaler Gleichmäßigkeit über 50–75 mm Aushärteflächen zu liefern. Ein patentiertes Verfahren zur Einzelansprache der LED‑Module sorgt für gleichbleibende Ausgänge über das gesamte LED‑Feld und ermöglicht die gleichmäßige Bestrahlung größerer oder mehrerer Teile für höhere Produktivität und reduzierte Betriebskosten.

Systemsteuerung und Zuverlässigkeit
Die AC4 Serie bietet präzise Steuerung von UV‑Irradianz und Belichtungsdauer, um die korrekte Energiedosis bei der gewählten Wellenlänge für reproduzierbare Aushärtung sicherzustellen. Integrierte PLC‑Steuerung, intelligente Überwachung, I/O‑Schnittstellen und Fernsteuerungsmöglichkeiten unterstützen die Automatisierung und minimieren Stillstandszeiten.

Eigenschaften

• Spitzenirradianz > 8 W/cm2 für schnelles Aushärten von Klebstoffen, Beschichtungen und Druckfarben
• Kundenspezifische Frontoptiken für hohe Spitzenirradianz bei größeren Arbeitsabständen
• Patentiertes Verfahren zur Ansprache einzelner LED‑Module für überlegene longitudinale Gleichmäßigkeit
• Verfügbar in 365 nm und 395 nm zur Anpassung an Klebstoffe, Beschichtungen, Druckfarben und Substrate
• Luftgekühltes Design: einfache Integration ohne externe Kühler, Ozonabsaugung oder spezielle Belüftung
• I/O und PLC‑Integration für Automatisierung und Fernsteuerung
• Hohe Effizienz der LED‑Module: niedrigerer Stromverbrauch im Vergleich zu Lichtbogenlampen
• Kompakte Bauform: einfache Integration in Arbeitsplätze oder Produktionszellen
• Typische Lebensdauer > 20.000 Stunden, LED‑Garantie 2 Jahre oder 10.000 Betriebsstunden
• Schmale Wellenlängenausgabe der LEDs: geringere Temperaturbelastung beim Aushärten und höhere Ausbeuten gegenüber Lichtbogenlampen

Spezifikationen (Tabelle)
Hinweis: Werte gelten, sofern zutreffend, für AC450 (365 nm / 395 nm) und AC475 (365 nm / 395 nm).

• Serie: OmniCure® AC4 (AC450, AC450P, AC475, AC475P)
• Aktive optische Fläche: AC450 – 50 x 25 mm; AC475 – 75 x 25 mm
• LED‑Spitzenwellenlängen: 365 nm ± 5 nm, 395 nm ± 5 nm
• Typische Spitzenirradianz (W/cm2) — Arbeitsabstand:
  • 1 mm: AC450 8.0 / 8.2 ; AC475 8.0 / 8.2
  • 10 mm: AC450 6.0 / 6.2 ; AC475 6.0 / 6.2
  • 20 mm: AC450 4.2 / 4.5 ; AC475 4.2 / 4.5
  • 30 mm: AC450 2.9 / 3.2 ; AC475 2.9 / 3.2
  • 40 mm: AC450 2.0 / 3.2 ; AC475 2.0 / 3.2
  • 50 mm: AC450 1.5 / 1.7 ; AC475 1.5 / 1.7
• Optische Leistung: AC450 — 87 W (365 nm), 90 W (395 nm); AC475 — 130 W (365 nm), 135 W (395 nm)
• Leistungsaufnahme: AC450 330 W; AC475 480 W
• Longitudinale Gleichmäßigkeit: besser als ±10 %
• Betriebsspannung: 48 V DC ±2 V
• Abmessungen (L x B x H): 110 x 68 x 190 mm; Gewicht: 1,1 kg
• Kühlung: Luft; Schalldruck: < 65 dBA (lastabhängig)
• Lebenserwartung: > 20.000 Stunden (typisch)
• Automatisierung: integrierte PLC‑Steuerungen, Systemalarmen und I/O für Werksintegration
• LED‑Garantie: 2 Jahre oder 10.000 Betriebsstunden
• *Werte bei 100 % Intensitätseinstellung
