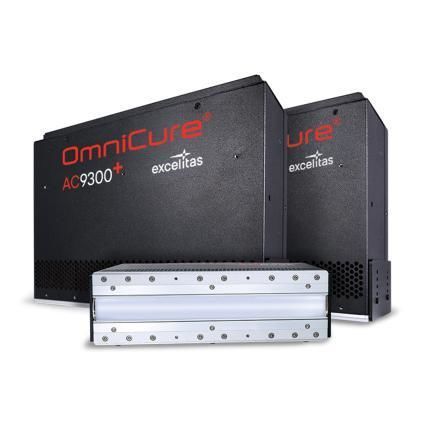

UV-LED-Polymerisierungssystem OmniCure® AC9⁺

InlineIndustrieluftgekühlt

Produktübersicht
OmniCure AC9⁺ ist ein luftgekühltes UV-LED-Großflächen-Aushärtungssystem, das bis zu 14 W/cm² Spitzenbestrahlungsstärke mit hoher longitudinaler Gleichmäßigkeit über optische Breiten von 150 mm bis 300 mm liefert. Erhältlich in Spitzenwellenlängen 365 nm, 385 nm, 395 nm und 405 nm. Standardmodelle verwenden Fokussierungsoptiken für größere Arbeitsabstände; P-Versionen bieten verbesserte Optiken und ein abnehmbares Frontfenster, optimiert für kurze Arbeitsabstände in Druckanwendungen. Die OmniCure LED-Modulsteuerung ermöglicht die aktive Optimierung der Gleichmäßigkeit für reproduzierbare Aushärtungsergebnisse.

Wesentliche Fähigkeiten
Mehrere AC9⁺-Köpfe lassen sich verbinden, um längere Aushärtungsabschnitte zu realisieren und dabei die optische Gleichmäßigkeit zwischen den Modulen (±5 %) beizubehalten. Das skalierbare Design unterstützt höhere Durchsatzraten und die flexible Integration in Produktionslinien ohne zusätzliche Belüftung, Ozonabsaugung oder Kühlgeräte. Integrierte PLC-Steuerungen regeln Intensität und Systemalarme für automatisierte Prozesse.

Eigenschaften

• Spitzenbestrahlungsstärke bis zu 14 W/cm² für schnelles Aushärten von Tinten, Klebstoffen und Beschichtungen
• Fokussierende Frontoptiken für hohe Spitzenbestrahlung bei größeren Arbeitsabständen
• Verbesserte Optiken und abnehmbares Fenster bei P-Versionen zur Dose-Optimierung bei kurzen Arbeitsabständen und vereinfachter Wartung in Druckumgebungen
• Individuelle LED-Modulsteuerung für überlegene longitudinale Gleichmäßigkeit über die gesamte Aushärtungsfläche
• Skalierbar: Mehrere Köpfe können verbunden werden und behalten ±5% Gleichmäßigkeit zwischen den Köpfen
• Verfügbare Spitzenwellenlängen: 365 nm, 385 nm, 395 nm, 405 nm zur Anpassung an Formulierungen
• Kompaktes, luftgekühltes Design zur Integration ohne zusätzliche Belüftung oder Kühlung
• Hocheffiziente LED-Module reduzieren den Energieverbrauch gegenüber Lichtbogenlampensystemen
• Hocheffiziente VOC-Filter für zuverlässigen Betrieb bei schwierigen Luftqualitätsbedingungen
• Geschätzte LED-Lebensdauer > 40.000 Stunden zur Senkung der Betriebskosten im Vergleich zu Lichtbogenlösungen

Spezifikationen
FEATURE : SPECIFICATION
Estimated LED Life : > 40,000 hours
Variable Intensity Range : 20 – 100 %
Longitudinal Uniformity : Better than ±5 %
Operating Voltage : 48 V DC ±2 V
Cooling : Air
Automation : Integrated PLC controls for UV intensity and system alarms
LED Warranty : 2 years or 10,000 service hours (whichever comes first)

MODEL | OPTICAL SIZE (mm) | MAX. POWER CONSUMPTION (W) | OPERATING CURRENT (A) | PEAK WAVELENGTH (nm) | MAX. OPTICAL POWER (W) | PEAK IRRADIANCE (W/Cm²) | WEIGHT (kg)
AC9150+, AC9150P+ | 150 x 30 | 1,603 | 33 | 365 / 385, 395, 405 | 280 / 350 | 11 / 14 | 2.0
AC9225+, AC9225P+ | 225 x 30 | 2,400 | 50 | 365 / 385, 395, 405 | 420 / 525 | 11 / 14 | 2.5
AC9300+, AC9300P+ | 300 x 30 | 3,203 | 67 | 365 / 385, 395, 405 | 560 / 700 | 11 / 14 | 3.7
