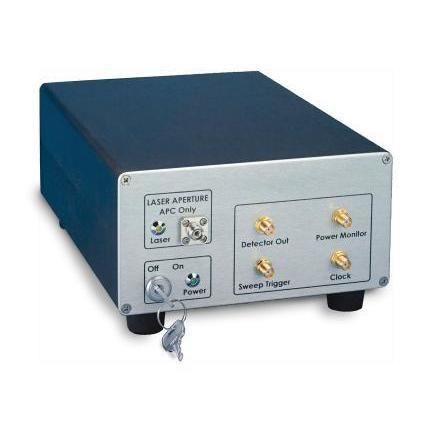

Laserquelle mit kontinuierlicher Welle Axsun SS-OCT

FaserabstimmbarNahinfrarot

Übersicht
Die Produktreihe der Axsun Swept-Source OCT-Laser von Excelitas bietet ein ausgewogenes Verhältnis aus Abstimmungsbandbreite, Ausgangsleistung, Sweep-Geschwindigkeit und Kohärenzlänge zur Unterstützung von Optical Coherence Tomography-Systemen der nächsten Generation. Basierend auf mikrooptischer Integration und einem patentierten MEMS-abstimmbaren Filter wird die skalierbare Axsun-Plattform von OCT-Systemanbietern in medizinischen und nicht-medizinischen Märkten eingesetzt.

Spektralbereiche

• Verfügbare Spektralbereiche: 1060 nm, 1220 nm oder 1310 nm.

Bildgebungsleistung

• Abstimmungsbandbreiten bis zu 140 nm zur Unterstützung hoher axialer Auflösung.
• Sweep-Geschwindigkeiten bis zu 400 kHz zur Ermöglichung hochfrequenter Bildgebung.
• Kohärenzlängen gemessen in Metern, die Langstreckenbildgebung und Tiefenmessungen ermöglichen.

Konfigurationen & Anpassung

• Mehrere Konfigurationen: ultra-kompaktes Small-Form-Factor-Modul (nur Laser), Tischgehäuse für Laboranwendungen oder OEM-Module.
• Optionale integrierte Funktionen: balancierte Photodetektoren, K-Clocks, Datenerfassungs-Elektronik, Ziel-Laser und Interferometer zur Unterstützung der Systemintegration.

Zuverlässigkeit & Support

• Axsun-Produkte haben seit 2001 Milliarden Betriebsstunden in Bildgebungssystemen und der Telekommunikation verzeichnet.
• Produkte entsprechen Telcordia-Qualifikationsstandards und werden von einem Ingenieurteam mit jahrzehntelanger Erfahrung in Laser- und OCT-Systemtechnologie unterstützt.

Datasheets & technische Ressourcen
Datasheets und technische Dokumentation sind zum Download in der Axsun-Dokumentationsbibliothek verfügbar (Datasheets und Knowledge-Base-Ressourcen für Lieferanten und Integratoren).

Technische Daten

• Spektralbereich: 1060 nm, 1220 nm oder 1310 nm
• Abstimmungsbandbreite: 30 nm bis 140 nm
• Durchschnittliche Ausgangsleistung: 15 bis 50 mW
• Abstimmrate: 1 kHz bis 400 kHz
• Rangiertiefe (K-Clock): 3,7 mm bis 8 mm
• Optischer Ausgang: SMF-28e+ oder HI-1060 Faser
• Elektrischer Ausgang: Sweep Trigger & K-Clock
• Leistungsaufnahme: ≤ 1 A @ 12 VDC
• Steuerung & Diagnose: via USB
