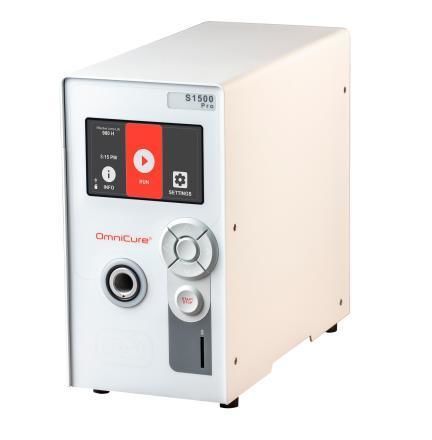

UV-Polymerisierungssystem OmniCure S1500 Pro®

hochleistungsfähigOberflächenIndustrie

Übersicht
Das OmniCure® S1500 Pro ist ein UV-Spot-Härtungssystem für die automatisierte Fertigung. Es bietet präzise Steuerung, Zuverlässigkeit und hohe Strahlungsintensität, ausgelegt für hochvolumige UV-Kleberhärtung und automatisierte Bonding-Prozesse in der Mikroelektronik und Optoelektronik.

Hauptfunktionen

• Proprietäre Intelli-Lamp® 2.0 Technologie zur Überwachung der Lampenparameter und Optimierung der Lampenlebensdauer.
• StepCure® 2.0 ermöglicht anpassbare, mehrphasige Aushärtungsprofile mit integrierter PLC-Controller-Funktionalität.
• 4,3” LCD-Touchscreen für intuitive Bedienung.
• Intelli-Tap NFC-Keycard-Unterstützung für rollenbasierten Prozessschutz (Admin- und Supervisor-Keycards).
• Vom Anwender wechselbare optische Bandpassfilter (mehrere Standardfilter und kundenspezifische Optionen) sowie vor Ort wechselbare Lampenunterstützung.
• USB-Anschluss und SD-Kartenunterstützung für Profil- und Log-Übertragungen sowie Flight Recorder Ereignisaufzeichnung.
• Unterstützt flüssige und leistungsstarke Faserlichtleiter sowie Standard- und Oberflächenhärtungslampen.
• Reinraumtaugliches Design mit vorgesehener Anschlussstelle für Abluftkanal.

Touchscreen-Benutzeroberfläche
Das 4,3” hochauflösende LCD-Touchdisplay bietet einfachen Zugriff auf Systemfunktionen und eine vereinfachte Navigation durch Einstellungen und Betriebsbildschirme.

StepCure 2.0 mit PLC-Steuerungsfähigkeit
Die integrierte StepCure 2.0 Software ermöglicht das Hochladen kundenspezifischer mehrphasiger Aushärtungsprofile und bietet schrittkettenspeicherbasierte PLC-Funktionen zur Vereinfachung der Automatisierungsintegration und zur Senkung der Automatisierungskosten.

Intelli-Tap NFC-Kommunikation
NFC-fähige Keycards unterstützen die Prozesssteuerung mit getrennten Admin- und Supervisor-Rollen zur Verwaltung von Funktionen und Prozessanforderungen.

Vor Ort austauschbare Lampe und optischer Filter
Das System kann schnell mit unterschiedlichen optischen Bandpassfiltern oder Lampentypen umgerüstet werden. Es erkennt automatisch installierte Komponenten und passt die Betriebsparameter entsprechend an. Mehrere Filteroptionen und zwei Lampentypen werden unterstützt.

Abwärts-/nahtlose Kompatibilität
Entwickelt als direkter Ersatz für das originale S1500: Beibehaltung der 200-Watt-UV-Lampe, liefert Ausgänge bis zu 30 W/cm2 mit ähnlichem Spektral- und optischem Leistungsbild, was ein Upgrade ohne Beeinträchtigung bestehender Prozesse ermöglicht.

Dokumentation & Software-Support
Broschüre und Quick Start Guide sind für das Produkt verfügbar, und Firmware-Update-Pakete werden zur Systemwartung und Aktualisierung bereitgestellt.

HINWEIS
Die Hg-Lampe enthält Quecksilber. Entsorgung gemäß geltenden Gesetzen und Vorschriften durchführen.

Technische Daten

• Elektrisch — Nenn-Eingangsspannung: 100-240VAC, 50/60Hz
• Elektrisch — Strom: 3.5A Max bei 120VAC; 2.0A Max bei 240VAC
• Optisch — Lichtquelle: Hochdruck 200-Watt Quecksilberdampf-Kurzlichtbogen
• Optisch — Lebensdauer: 2000 Stunden (garantiert); 3500-4000 Stunden typisch
• Optisch — Optische Ausgangsleistung: Bis zu 30 W/cm2
• Physisch — Abmessungen (H x B x T): 268 x 139 x 289 mm (10.54 x 5.45 x 11.38 in)
• Physisch — Abmessungen mit externem PLC-Adapter (H x B x T): 268 x 139 x 358 mm (10.54 x 5.45 x 14.10 in)
• Physisch — Gewicht: 5 Kg (11 Lbs)
• Betrieb — Nenn-Betriebstemperatur: 15°C bis 40°C
• Garantie — System: 1 Jahr
• Garantie — Lampe: 2000 Stunden
