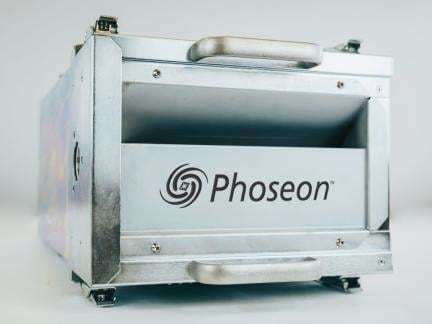

UV-LED-Polymerisierungssystem Phoseon F series

UVfür Beschichtunghochleistungsfähig

Produktübersicht
Das Phoseon UV-LED-Härtesystem für Fasern der 8. Generation liefert eine circumferentielle UV-Bestrahlung zum Aushärten von Beschichtungen auf Glasfasern. Es verbindet eine faseroptimierte UV-LED-Quelle mit einer patentierten, dreiteiligen Reflektoranordnung zur Erhöhung der Bestrahlungsstärke an der Faser und zur Beschleunigung von Prozessen.

Detaillierte Beschreibung
Das System integriert einen hochintensiven UV-LED-Emitter und eine Fiber Reflector Unit (FRU), die UV-Energie um die gesamte Faserumfassung leitet. LED-Quelle und FRU sind in einem IP52-Gehäuse untergebracht, das Schutz vor Flüssigkeitsspritzern bietet. Die luftgekühlte FJ228 nutzt WhisperCure™ und TargetCure™ für gesteuerte Ausgabe und leisen Betrieb; die wassergekühlten FP300-Varianten bieten höhere Spitzenirradianz und Kühlleistung. Die FRU verfügt über eine Halterung für Irradianzüberwachung, und das Gehäuse enthält integrierte Montagemöglichkeiten für ein einfaches Retrofit an vorhandenen Türmen.

Eigenschaften

• Spitzenirradianz: bis zu 30 W/cm²
• Kühlung: luft- oder wassergekühlte Konfigurationen
• Dreiteilige Reflektoranordnung erhöht die Irradianz an der Faser für höhere Prozessgeschwindigkeiten
• UV-Energie gebündelt in einer engen zylindrischen Zone um die Faser
• Ultraschnelles Aushärten geeignet für kontinuierliche Faserprozesse
• IP52-Gehäuse schützt das System vor Flüssigkeitsspritzern

Anwendungen

• Aushärtung von Beschichtungen für Glasfasern
• Verarbeitung von elektrischem und strukturellem Draht
• Intelligente Gewebe und technische Textilien

Spezifikationen
Wellenlänge — FJ228: 365 nm; 385, 395 nm — FP300: 365 nm; 395 nm
Spitzenirradianz — FJ228: 10 W/cm²; 25 W/cm² — FP300: 12 W/cm²; 30 W/cm²
Emissionsfenster (mm) — FJ228: 225 x 20 — FP300: 225 x 20
48V Einspeisung (Max) — FJ228: 1000 W / 25 A; 2064 W / 43 A — FP300: 1500 W / 32 A; 1920 W / 40 A
Kühlleistung (typ.) — FP300: 1233 W
Kühlleistung (max) — FP300: 1425 W
Wasserflussrate (min) — FP300: 6 LPM
Druckverlust (typ.) — FP300: 0.19 Bar

Technische Spezifikationen

• Modellfamilie: Phoseon Fiber Curing System (8. Generation)
• Schutzart: IP52-Gehäuse (Schutz vor Flüssigkeitsspritzern)
• Integrierte Technologien: WhisperCure™ und TargetCure™
• Montage: FRU mit Befestigung für Irradianzüberwachung; Gehäuse mit integrierter Montagehardware für Retrofit
• Kühlungsoptionen: luft- oder wassergekühlte Konfigurationen
• Spitzenirradianz: bis zu 30 W/cm² (je nach Modell/Variante)
• Emissionsfenster: 225 x 20 mm
• Minimaler Wasserfluss für wassergekühlte Varianten: 6 LPM
• Typischer Druckverlust (wassergekühlte Varianten): 0.19 Bar
