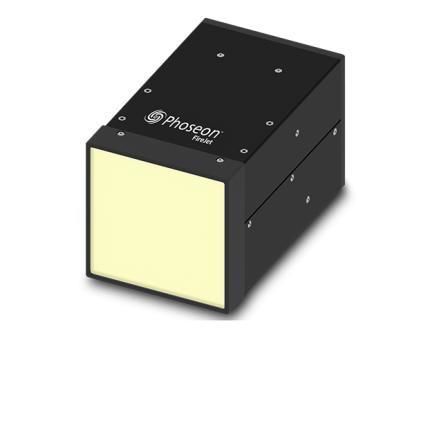

UV-LED-Polymerisierungssystem FireJet™ FJ800

UVfür BeschichtungIndustrie

Übersicht
Das Phoseon FireJet FJ800 ist ein modulares UV-LED-Aushärtesystem für das Aushärten von Klebstoffen und Beschichtungen in Produktionslinien. Es liefert gleichmäßige, niedrige Bestrahlungsstärke über eine UV-Fläche von 100 mm x 100 mm und lässt sich in Länge und Breite skalieren, um größere Flächen abzudecken.

Details
Der FireJet FJ800 ist in den Wellenlängen 365 nm oder 395 nm erhältlich. Das System wird über einen separaten, kompakten Controller betrieben, der bis zu sechs Lichtquellen unterstützt und eine intuitive grafische Benutzeroberfläche für die Prozesssteuerung bietet. Das modulare Design ermöglicht das Aneinanderreihen mehrerer Module für kontinuierliche Abdeckung.

Merkmale

• Spitzenbestrahlungsstärke: 1 W/cm² bei 395 nm
• Spitzenbestrahlungsstärke: 0,6 W/cm² bei 365 nm
• Skalierbare, modulare Architektur zur Konfiguration individueller Länge und Breite
• Optische Gleichmäßigkeit >90% über die UV-Fläche
• Getrennter Controller zur Platzersparnis und vereinfachten Integration
• Geeignet für großflächige Fertigung und Prozesse mit langer Belichtungsdauer

Anwendungen

• Aushärtung von Beschichtungen und Klebstoffen in der Elektronikfertigung und anderen großflächigen Produktionsprozessen

Technische Daten (Tabelle)
Wellenlänge: 365 nm | 395 nm
Spitzenbestrahlungsstärke*: 0,6 W/cm² (365 nm) | 1 W/cm² (395 nm)
Gesamtleistung*: 60 W (365 nm) | 100 W (395 nm)
UV-Fläche: 100 mm x 100 mm
Gleichmäßigkeit*: >90%
Geräuschpegel: <66 dBA
*Bei einem Arbeitsabstand von 10 mm bis 20 mm vom Substrat bis zur Lichtquartzscheibe. Gleichmäßigkeit an neun Messpunkten gemessen.
