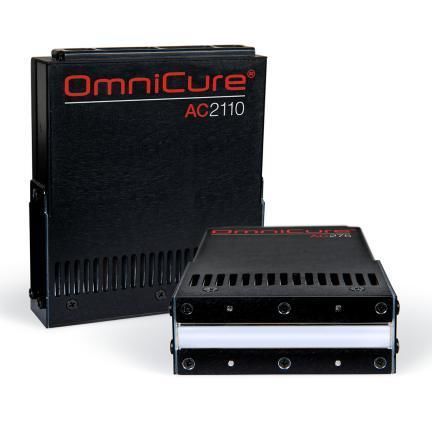

UV-Polymerisierungssystem OmniCure® AC2 series

UV-LEDluftgekühltfür Beschichtung

Übersicht
Die OmniCure® AC2 Series sind kompakte, luftgekühlte UV-LED-Härtungssysteme für kleinflächige Anwendungen wie Digitaldruck, Klebstoffhärtung und punktuelle Beschichtungsreparaturen. Fortschrittliche Frontoptiken liefern für die Modelle AC275 und AC2110 eine gleichmäßige Spitzenbestrahlung von über 2,5 W/cm2. Der reduzierte Ausstrahlwinkel minimiert Rückreflexionen zu den Druckköpfen und die flache Außenfläche erleichtert Reinigung und Austausch bei der Wartung.

Eigenschaften

• Kompakte Bauform: Einbau in beengten Bereichen mit eingeschränktem Substratzugang
• Spitzenbestrahlung > 2,5 W/cm2: Ermöglicht schnelles Aushärten von Tinten, Klebstoffen und Beschichtungen
• Verfügbare Wellenlängen: 365 nm und 395 nm zur Anpassung an verschiedene Formulierungen und Prozesse
• Luftgekühltes Design: Kein zusätzlicher Lüftungsaufwand, Ozonabsaugung oder Chiller erforderlich
• Effiziente LED-Module: Geringerer Energieverbrauch gegenüber Lichtbogenlampensystemen
• Typische Lebensdauer ~20.000 Stunden: Niedrigere Betriebskosten gegenüber Lichtbogenlampen
• Schmale Wellenlängenausgabe: Geringere thermische Belastung der Bauteile, höhere Ausschüsse

Hinweise
*Leistungsangaben bei 100% Ausgangsleistung. Messungen mit EIT PowerPuck II Radiometer (UVA2-Filter) durchgeführt.

Eigenschaften / Technische Daten

• Modelle: AC275; AC2110
• Aktive optische Fläche: AC275 — 10 x 76 mm; AC2110 — 10 x 114 mm
• LED-Spitzenwellenlängen: 395 nm ± 5 nm; 365 nm ± 5 nm
• Typische Spitzenbestrahlung (W/cm2) bei 395 nm — Arbeitsabstand vs Bestrahlung: 1 mm: 2,6 W/cm2; 3 mm: 2,3 W/cm2; 5 mm: 1,9 W/cm2; 10 mm: 1,2 W/cm2; 15 mm: 1,0 W/cm2; 20 mm: 0,8 W/cm2
• Optische Leistung (bei 100% Ausgang): AC275 — 13 W; AC2110 — 19 W
• Längsrichtung-Uniformität: Besser als ±10%
• Betriebsspannung: 48 V DC ±2 V
• Abmessungen (L x B x H): AC275 — 79 x 29 x 129 mm; AC2110 — 117 x 29 x 129 mm
• Gewicht: AC275 — 0,3 kg; AC2110 — 0,44 kg
