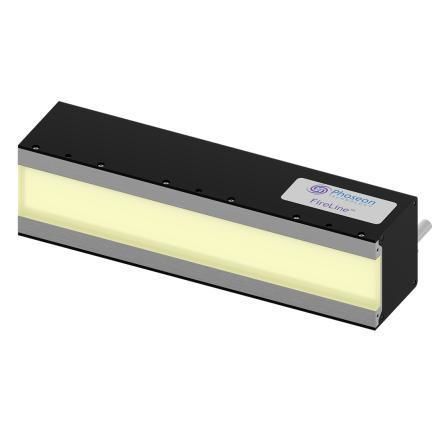

UV-LED-Polymerisierungssystem FireLine™ FL440

UVIndustriefür Beschichtung

Übersicht
Das Phoseon FireLine FL440 ist ein wassergekühltes UV-LED Flächenhärtesystem, das entwickelt wurde, um hohe Gesamt-UV-Energie für anspruchsvolle Einkanal-Härtungsanwendungen zu liefern. Mit einem IP66-geprüften Gehäuse und skalierbarer Architektur passt sich das FL440 an unterschiedliche Produktionsbreiten an und gewährleistet gleichmäßige optische Homogenität.

Wesentliche Angaben
Das 40 mm breite Austrittsfenster verlängert die Belichtungszeit und erhöht die UV-Dosis, sodass eine vollständige Aushärtung in einem Durchgang möglich ist. Modulare Lampenlängen ermöglichen kundenspezifische Druckbreiten. Optionales Modbus TCP erlaubt Hochgeschwindigkeits-Datenaustausch und Fernüberwachung.

Eigenschaften

• Wassergekühltes UV-LED Flächenhärtesystem
• Gehäuse mit IP66-Schutzklasse
• 40 mm Austrittsfenster für längere Belichtung und höhere Dosis
• Skalierbar auf kundenspezifische Längen zur Anpassung an Druckanforderungen
• Hohe optische Gleichmäßigkeit für konsistente Aushärtung
• Optionales Modbus TCP Protokoll für Integration und Fernzugriff
• Spitzenbestrahlungsstärke bis zu 16 W/cm² bei 385 / 395 / 405 nm; 12 W/cm² bei 365 nm

Dokumentation (verfügbar)

• Phoseon FireLine FL440 Datenblatt
• Phoseon FireLine FL440 Benutzerhandbuch
• Technische Notiz zu Modbus TCP Kommunikationsprotokollen

Anwendungen

• Druck (Single-Pass UV-Härtung)
• Beschichtungen
• Klebstoffe

Eigenschaften / Technische Daten

• Wellenlängen: 365 nm; 385, 395, 405 nm
• Spitzenbestrahlungsstärke: 12 W/cm² (365 nm); 16 W/cm² (385/395/405 nm)
• Austrittsfenster (mm): 125x40, 150x40, 225x40, 250x40, 300x40
• DC Eingangsleistung (Max): 1392 W / 35 A; 1670 W / 42 A; 2504 W / 63 A; 2743 W / 69 A; 3340 W / 84 A (Konfigurationssatz 1) und 1600 W / 33 A; 1920 W / 40 A; 2880 W / 60 A; 3200 W / 67 A; 3840 W / 80 A (Konfigurationssatz 2)
• Kühlaggregat-Kapazität: 1312 W; 1575 W; 2362 W; 2625 W; 3150 W
• Kühlaggregat-Durchflussrate: 4 LPM; 6 LPM; 6 LPM; 8 LPM; 8 LPM
• Typischer Druckabfall: 0.04 Bar (0.5 psi); 0.09 Bar (1.2 psi); 0.11 Bar (1.5 psi); 0.18 Bar (2.5 psi); 0.19 Bar (2.75 psi)
• DC-Stromanschlussoptionen: 3W3, 5W5, 7W7 (je nach Konfiguration)
