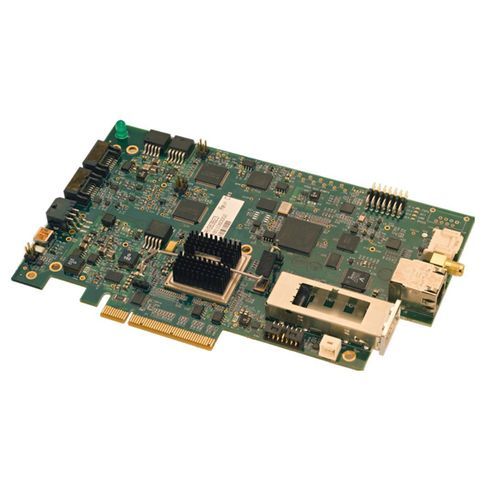

PCIe-Erfassungskarte OCT

PCI-Express12-BitCamera Link

Produktübersicht
Die Produktlinie der Axsun Data Acquisition (DAQ)-Karten von Excelitas ist speziell für swept-source OCT-Systeme konzipiert und optimiert, die von Axsun Swept Lasers angetrieben werden. Die Axsun Integrated Engine-Lösung integriert Swept-Laser, k-Clock-Generierung, ausbalancierte Photoreceiver und die Hochgeschwindigkeits-Datenerfassung, um die Systemintegration zu vereinfachen und die Notwendigkeit eines Drittanbieter-Digitalisierers zu reduzieren.

Axsun Integrated Engine
Die Axsun Integrated Engine ist in 1060 nm oder 1310 nm erhältlich und unterstützt A-Line-Raten von 50 kHz oder 200 kHz. Die integrierte Lösung kombiniert Swept-Laser, k-Clock, ausbalancierte Photoreceiver und eine Hochgeschwindigkeits-DAQ-Karte, um eine kompakte, anwendungsbereite SS-OCT-Bildeinheit bereitzustellen.

Schnittstellen

• Gigabit Ethernet DAQ: Systemvereinfachung und hohe Mobilität. Unterstützt 2D/3D-Synchronisation mit Galvanometern, MEMS-Scannern oder Rotationssonden über einen großen Bereich an Bildraten. Ein On-Board-FPGA streamt verarbeitete OCT-Bilder, um die Host-CPU zu entlasten. Die Ethernet-Schnittstelle und die enge Integration mit Axsun Swept Laser, k-Clock und ausbalancierten Photoreceivern ermöglichen den Einsatz auf mobilen Rechenplattformen. Kompatibel mit 1GbE–USB 3.0 Schnittstellenkonvertern (Realtek RTL8153-basiert) für Hostplattformen, die nur USB 3.0 unterstützen.
• PCIe DAQ: Dieselbe Hardware unterstützt PCIe- und Ethernet-Schnittstellen (beide verwenden die gleiche API), was die Installation in einem PCIe-Steckplatz eines Desktop-PCs und einen einfachen Wechsel zwischen den Schnittstellen ermöglicht.
• CameraLink DAQ: Bietet einen Upgrade-Pfad von spektrometerbasierten OCT-Systemen zu Axsun Swept Lasern und nutzt vorhandene CameraLink-Framegrabber und Erfassungs-/Verarbeitungssoftware, nützlich für die Ophthalmologie und andere Märkte, die größere Eindringtiefe erfordern.

Zusätzliche Funktionen
Die Karten sind 900 MS/s 12-Bit DAQ-Karten mit flexiblen Schnittstellenoptionen und FPGA-basierter OCT-Bildverarbeitung an Bord. Das SDK umfasst GUI-Tools, eine API und Beispielcode zur Unterstützung der Entwicklung. Die einfache Scannerintegration erfolgt über einen Image_sync-Eingang.

Technische Daten

• Anzahl Kanäle: 1 oder 2
• Abtastrate: bis zu 900 MS/s
• ADC-Auflösung: 12 Bit
• Abtasttakt: Direkter k-Clock vom Laser oder On-Board-FPGA-Resampling
• On-Board-FPGA: OCT-Bildverarbeitung
• SDK enthält: GUI-Tools und API mit Beispielcode
• Einfache Scannerintegration: über Image_sync-Eingang
• Stromaufnahme: ≤ 3 A @ 12 VDC
