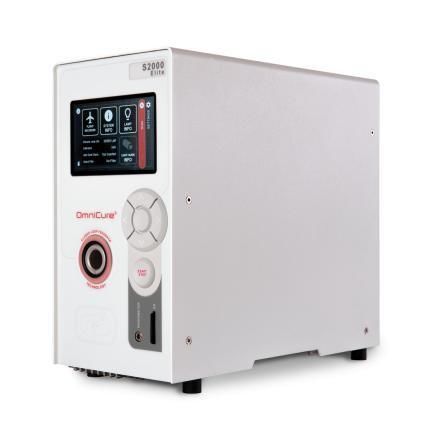

UV-Polymerisierungssystem OmniCure® S2000 Elite

IndustrieTischInline

Übersicht
OmniCure S2000 Elite ist ein lampenbasiertes UV-Spot-Härtungssystem für anspruchsvolle Fertigungs- und Laboranwendungen. Es bietet reproduzierbare Strahlungsstärkenkontrolle, präzise Dosierung und Integrationsfunktionen für automatisierte Produktionslinien und F&E-Umgebungen.

Wesentliche Funktionen und Technologien
Der S2000 Elite kombiniert Technologien für gleichbleibend hochwertige Aushärtung:

• Patentiertes Closed-Loop Feedback (CLF) überwacht die Lampenleistung und hält die Bestrahlungsstärke innerhalb von ±5% des Sollwerts.
• Intelli-Lamp 2.0 optimiert die Lampeneffizienz und verlängert die Lebensdauer.
• Hochgeschwindigkeits-Mechanikverschluss, 30 ms Reaktionszeit, ermöglicht Belichtungen bis 100 ms mit präziser Dosissteuerung.
• StepCure 2.0 Software mit PLC-Steuerung für mehrphasige Aushärtungsprofile und bis zu sieben programmierbare PLC-Ausgänge.
• Web-UI zur Fernsteuerung, Profilverwaltung und Systemüberwachung einzelner oder mehrerer Einheiten.
• 4,3 Zoll Touchscreen für lokale Bedienung.
• Intelli-Tap NFC-Schlüsselkarte für rollenbasierte Zugriffe (Admin, Supervisor).
• SD-Karten- und USB-Unterstützung für Datentransfer, Logs und Software-Updates.
• Feldtauschbare, benutzerkonfigurierbare Lampenmodule und optische Filter mit automatischer Komponentenerkennung.
• Rückwärtskompatibilität mit S2000 XLA Zubehör und optionalem externem PLC-Adapter für ältere PLC-Ports.

Kalibrierung & Radiometrie
Die Kalibrierung mit dem OmniCure R2000 Radiometer ermöglicht die Einstellung von Belichtungen in absoluter Spitzenbestrahlungsstärke (W/cm2) oder optischer Leistung (W). Bildschirmindikatoren, ein Lichtring und ein akustischer Alarm zeigen an, wenn die Lampe die eingestellte Bestrahlungsstärke nicht mehr erreicht, um planbare Wartung zu unterstützen.

Umwelthinweis zur Hg-Lampe
Hg-Lampe enthält Quecksilber. Entsorgung und Handhabung gemäß örtlicher Vorschriften und geltendem Recht.

Intelli-Tap NFC Kommunikation
Teilenummer | Beschreibung
019-00406R | S2000 Elite Intelli-Tap Supervisor NFC card
019-00407R | S2000 Elite Intelli-Tap Admin NFC card

Feldersetzbare Lampen- und Filteroptionen
Teilenummer | Beschreibung
012-68000R | S2000 Elite Lamp Module
012-69000R | S2000 Elite Lamp Module - Surface Cure
019-00387R | S2000 Elite Filter 400-500 nm
019-00388R | S2000 Elite Filter 365 nm
019-00389R | S2000 Elite Filter 320-390 nm
019-00390R | S2000 Elite Filter 250-450 nm
019-00391R | S2000 Elite Filter 320-500 nm
019-00392R | S2000 Elite Blank Filter

Vorteile & Anwendungen
Entwickelt für automatisierte und halbautomatisierte Produktionslinien sowie Labor-/F&E-Anwendungen, die präzise, reproduzierbare UV-Aushärtung erfordern. Typische Vorteile: verbesserte Prozesswiederholbarkeit, reduzierter Kalibrieraufwand, überwachte Lampenlebensdauer, vereinfachte PLC-Integration und Fernverwaltung für Industry 4.0-Workflows.

Funktionen (Zusammenfassung)

• Closed-Loop Feedback (CLF) zur Echtzeitregulierung der UV-Ausgangsleistung.
• Intelli-Lamp 2.0 zur Lampenoptimierung und Lebensdauerverlängerung (2000 h garantiert; 3500–4000 h typisch).
• Rückwärtskompatibilität mit S2000 XLA Systemen und Zubehör.
• 30 ms Präzisionsverschluss für genaue Dosierung.
• 4,3 Zoll Touchscreen und Web-UI für lokale und entfernte Bedienung.
• StepCure 2.0 für mehrphasige Profile und PLC-Ausgänge (bis zu 7 Kanäle).
• SD-Karten- und USB-Unterstützung für Logs und Updates.
• NFC-Schlüsselkartenunterstützung für Admin- und Supervisor-Rollen.
• Benutzerkonfigurierbare Filter und Lampenmodule mit automatischer Erkennung.
• Reinraumgeeignete Anschlussstellen für Abluftkanäle.

Technische Spezifikationen

• Elektrisch: Eingangs Spannung — 100-240 VAC, 50/60 Hz
• Elektrisch: Strom — 3,5 A max bei 120 VAC; 2,0 A max bei 240 VAC
• Optisch: Lichtquelle — Hochdruck 200 W Quecksilberdampf-Kurzlichtbogen
• Lampenlebensdauer — 2000 Stunden (garantiert); 3500–4000 Stunden typisch
• Optische Leistung — Bis zu 30 W/cm2 (Spitzenirradianz)
• Abmessungen (H x B x T) — 268 x 139 x 289 mm
• Abmessungen mit externem PLC-Adapter (H x B x T) — 268 x 139 x 358 mm
• Gewicht — 5 kg
• Betriebstemperatur — 15°C bis 40°C
• Garantie — System: 1 Jahr; Lampe: 2000 Stunden
