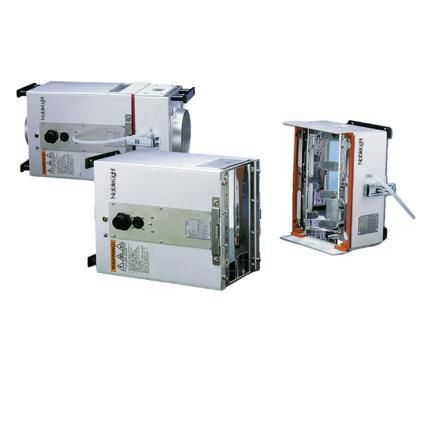

UV-Polymerisierungssystem DRF series

MikrowellenInlinefür Beschichtung

Überblick
Die DRF Series sind UV‑Härtungssysteme für die Fertigung von Glasfasern und Kabeln. Die Modelle umfassen DRF F6 (6 Zoll) und DRF F10T (10 Zoll). Die Systeme verwenden elektrodenlose, mit Mikrowellen betriebene Lampen in Verbindung mit einem sekundären elliptischen Reflektor, um fokussierte, hochintensive UV‑Irradiation für schnelle, gleichmäßige Aushärtung von Schutzschichten, Farbmitteln und Bandmatrix‑Polymeren bereitzustellen.

Spezifikationen

• Elektrodenlose Lampen in unterschiedlichen spektralen Ausführungen
• Lampenmodule: 6 Zoll (F6) und 10 Zoll (F10T) Bestrahlereinheiten; wählbare Leistungsstufen
• Passendes Netzteil für jedes Lampenmodul
• Lichtabschirmung und Gehäuse mit sekundärem elliptischem Reflektor (F6 oder F10T), gekapseltes Quarzrohrgehäuse, optionale Stickstoffanschlüsse
• Optionale Gebläse für angepasste Luftkühlung

Merkmale

• Mikrowellenbetriebene elektrodenlose Lampe für Leistungsstabilität und spektrale Konsistenz
• Patentiertes sekundäres Reflektorsystem mit hoher UV‑Irradiance pro Watt
• Modulares Design erleichtert Wartung und Austausch
• Modulare Netzteile können gruppiert werden für vereinfachte elektrische Steuerung und vorkonfektionierte Verbindungen
• Austauschbare Glühbirnen zur Anpassung der Energie an die photochemische Reaktion
• Optionales Schnell‑Ausricht‑Montagesystem zur reproduzierbaren Ausrichtung beim Lampenwechsel

Anwendungen

• Aushärtung von Glasfaser‑Buffer‑Beschichtungen
• Farbmittel für Faser und Kabel
• Bandsystem‑Matrix‑Polymerhärtung
• Kabelmarkierung und Prozesse an kleineren Kabeldurchmessern

Zusätzliche Informationen
Die DRF Series ist für kontinuierliche Hochgeschwindigkeits‑UV‑Härtung in der Glasfaserproduktion optimiert. Elektrodenlose Lampen erreichen in Sekunden die Maximalleistung und bieten stabile spektrale Ausstrahlung im Dauerbetrieb. Die Glasfaser wird durch ein gekapseltes Quarzrohr geführt, das am sekundären Brennpunkt des elliptischen Reflektors positioniert ist, um eine vollständige Oberflächenbelichtung und minimale Streustrahlung zu gewährleisten.

Leistung & Konfigurationen
Die Konfigurationen reichen von kompakten ~1,8 kW Modulen (z. B. F300S) bis zu Hochleistungs‑6 kW Systemen (z. B. F600, LightHammer® 10H Mark II / LightHammer 10 Mark III). Einige Systeme bieten wählbare oder variable Ausgangsbereiche (z. B. 35 %–100 %). Mehrlampen‑Anordnungen ermöglichen das einzeln Schalten von Lampen, um die Aushärtungsenergie an Liniengeschwindigkeit oder Beschichtungsdicke anzupassen.

Installation & Kühlung
Die DRF Series verwendet ein luftgekühltes Push‑Pull‑Luftstromsystem mit positiven und negativen Druckgebläsen. Das gekapselte Quarzrohr ist mit einer Teflon®‑Dichtung isoliert; Gehäuse verfügen über Abschlussplatten zur Montage von Anschlüssen. Lampen können in beliebiger Orientierung montiert werden; optionale Ausrichtungs‑Kits und werkzeugfreie Beobachtungsoptionen (F10T2) erleichtern Wartung und Prozessüberwachung.

Hinweise und Sicherheit
Die Lampen enthalten Quecksilber. Entsorgung und Umgang gemäß örtlichen, nationalen und staatlichen Vorschriften.

Technische Spezifikationen

• Elektrodenlose, mikrowellenbetriebene Lampentechnologie für spektrale Konsistenz und schnellen Start
• Sekundäres elliptisches Reflektorsystem für hoch konzentrierte UV‑Irradiance
• 6‑Zoll (F6) und 10‑Zoll (F10T) Lampenmodule mit passenden Netzteilen
• Gekapseltes Quarzrohrgehäuse mit optionalen Stickstoffanschlüssen und Teflon®‑Dichtung
• Optionale Gebläse zur Luftkühlung; modulare Netzteile und Gehäuse für Flexibilität
• Mehrere Lampenspektren und Reflektoren (einschließlich R500 Vollspektrum und dichroitischer Optionen)
• Leistungsbereich von ~1,8 kW Modulen bis zu 6 kW Systemen; wählbare/variable Ausgangskonfigurationen
