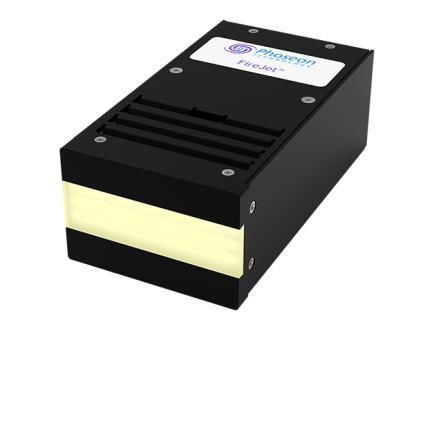

UV-Polymerisierungssystem FireJet FJ100 Gen2

UV-LEDfür Beschichtunghochleistungsfähig

Übersicht
Der Phoseon™ FireJet FJ100 Gen2 ist ein kompaktes, luftgekühltes UV-LED-Großflächenhärtesystem, das für skalierbare Integration in Druck- und Beschichtungsanlagen entwickelt wurde. Die Einheit ist autark und in mehreren Abstrahlfensterlängen verfügbar, um sich an Maschinendesign und Durchsatzanforderungen anzupassen. Die Steuerung erfolgt über PLC-Signale für Basisfunktionen oder über digitale Schnittstellen für erweitertes Monitoring und Fernsteuerung.

Details
Der FireJet FJ100 Gen2 bietet ein ausgewogenes Verhältnis aus Bauraum und Strahlungsleistung für Anwendungen mit begrenztem Platzbedarf, die dennoch hohe Intensität beim Aushärten benötigen. WhisperCure™ sorgt für geringere Betriebsgeräusche und TargetCure™ für präzise, reproduzierbare UV-Ausgabe. Das System eignet sich für UV-Inkjet-Anwendungen und Beschichtungsprozesse und unterstützt Modbus TCP für schnellen Datenaustausch und Fernwartung.

Eigenschaften

• TargetCure™-Technologie für präzise und vorhersagbare UV-Ausgabe
• WhisperCure™-Technologie für reduzierte Betriebslautstärke
• Skalierbare Architektur mit fünf verfügbaren Fensterlängen für flexible Integration
• Hohe Spitzenirradianz-Optionen für leistungsfordernde Anwendungen
• Digitale und analoge Steuerungsoptionen (PLC-Signale für sofortiges Ein/Aus und Intensitätsregelung)
• Optionale Modbus TCP-Kommunikation für Fernzugriff und schnellen Datenaustausch

Anwendungen

• Digitaler UV-Inkjet-Druck
• Kleben und Aushärten von Klebstoffen
• Holz- und Industrie-Beschichtungen

Spezifikationen (Tabelle 1)
Wellenlänge: 385, 395, 405 nm
Spitzenirradianz: 16 W/cm2; 12 W/cm2
Abstrahlfenster (mm): 75x20, 150x20, 225x20, 300x20, 375x20, 75x20, 150x20, 225x20, 300x20, 375x20
Max. Lüfterkapazität: 50 CFM, 100 CFM, 150 CFM, 200 CFM, 250 CFM, 50 CFM, 100 CFM, 150 CFM, 200 CFM, 250 CFM
48V Eingang (Max): 576W / 12A, 1104W / 23A, 1632W / 34A, 2160W / 45A, 2640W / 55A, 432W / 9A, 816W / 17A, 1200W / 25A, 1584W / 33A, 1968W / 41A
DC-Steckertyp: 2W2, 2W2, 2W2, 5W5, 8W8, 2W2, 2W2, 2W2, 2W2, 8W8

Spezifikationen (Tabelle 2)
Wellenlänge: 365 nm (Gruppe 1); 385, 395, 405 nm (Gruppe 2)
Spitzenirradianz: 8 W/cm2
Abstrahlfenster (mm): 75x20, 150x20, 225x20, 300x20, 375x20, 75x20, 150x20, 225x20, 300x20, 375x20
Max. Lüfterkapazität: 50 CFM, 100 CFM, 150 CFM, 200 CFM, 250 CFM, 50 CFM, 100 CFM, 150 CFM, 200 CFM, 250 CFM
48V Eingang (Max): 288W / 6A, 720W / 15A, 960W / 20A, 1296W / 27A, 1632W / 34A, 240W / 5A, 480W / 10A, 672W / 14A, 912W / 19A, 1152W / 24A
DC-Steckertyp: 2W2, 2W2, 2W2, 2W2, 8W8, 2W2, 2W2, 2W2, 2W2, 8W8

Zusätzliche Spezifikationshinweise
Das Produkt ist luftgekühlt und in mehreren Abstrahlfensterlängen erhältlich, um Integrationsanforderungen zu erfüllen. Steuerungsoptionen umfassen PLC (digitale/analoge Signale) für Basisfunktionen sowie digitale Protokolle für erweiterten Status und Steuerung, einschließlich Modbus TCP für Fernzugriff und Datenaustausch.

Technische Daten

• Modell: FireJet FJ100 Gen2
• Markentechnologien: TargetCure™ (präzise UV-Ausgabe), WhisperCure™ (geringere Geräuschentwicklung)
• Kühlung: Air-cooled
• Verfügbare Wellenlängen: 365 nm; 385 nm; 395 nm; 405 nm
• Spitzenirradianz-Optionen: bis zu 16 W/cm2, 12 W/cm2 und 8 W/cm2 (je nach Konfiguration)
• Abstrahlfenstergrößen: 75x20 mm, 150x20 mm, 225x20 mm, 300x20 mm, 375x20 mm
• Max. Lüfterkapazität: bis zu 250 CFM (variabel)
• 48V Eingang (Max): Beispiele von ~240W (5A) bis 2640W (55A) je nach Konfiguration
• DC-Steckertypen: Varianten wie 2W2, 5W5, 8W8 je nach Modell
• Steuerung: PLC-Signale für Basissteuerung; digitale Steuerung und Modbus TCP für erweiterte Steuerung und Fernzugriff
• Typische Anwendungen: UV-Inkjet-Druck, Klebstoffvernetzung, Holzbeschichtungen
