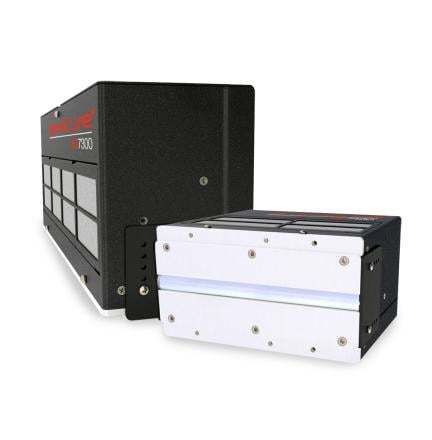

UV-LED-Polymerisierungssystem OmniCure AC7 series®

für BeschichtungTischluftgekühlt

Produktübersicht
Die OmniCure® AC7 Serie sind luftgekühlte UV‑LED‑Härtungssysteme, entwickelt für großflächige und schnelle Aushärtungsprozesse. Mit leistungsstarken LEDs und individuellen Frontoptiken liefern die Modelle AC7150 und AC7300 Spitzenirradianzen über 5 W/cm2 und gewährleisten gleichmäßige longitudinale Uniformität über nominelle Aushärtebreiten von 150 mm (6") bis 300 mm (12"). Das luftgekühlte Design erleichtert die Integration in Produktionslinien und Arbeitsplätze.

Anwendungen
Mehrere Systeme lassen sich in beliebigen AC7150/AC7300‑Kombinationen anordnen, um die abdeckbare Aushärtefläche zu vergrößern, ohne die optische Leistung zu beeinträchtigen. Geeignet für Klebe‑ und Beschichtungsprozesse wie Display‑Module, Touchpanels, Dünnfilme und Fasern in Inline‑ und Laborumgebungen.

Merkmale

• Spitzenirradianz über 5 W/cm2 für kürzere Aushärtezeiten
• Individuelle Frontoptiken für höhere Spitzenirradianz bei größeren Arbeitsabständen
• Anreihbare Köpfe mit besser als ±10% Gleichförmigkeit zwischen Einheiten ab ≥ 20 mm Arbeitsabstand
• Erhältlich in 365 nm ±5 nm und 395 nm ±5 nm zur Kompatibilität mit verschiedenen Klebstoffen/Beschichtungen
• Luftgekühlt: keine externen Kühlgeräte, Abluft oder Ozonabsaugung erforderlich
• I/O‑Schnittstelle und integrierte PLC‑Steuerung für Fernbedienung und Automatisierung
• Hocheffiziente LED‑Module mit typischer Lebensdauer über 20.000 Stunden
• Kompakte Bauform und geringe Geräuschentwicklung (unter 65 dBA bei adaptiver Last)
• Optische Leistung und Verbrauch je Modell: AC7150 optisch 40 W / 80 W, Verbrauch 330 W; AC7300 optisch 80 W / 160 W, Verbrauch 650 W

Technische Daten (Auszug)

• Modelle: AC7150 | AC7300
• LED Spitzenwellenlängen: 365 nm ± 5 nm; 395 nm ± 5 nm
• Aktive optische Fläche: AC7150 — 152 x 15 mm; AC7300 — 305 x 15 mm
• Beispielhafte Spitzenirradianzen (W/cm2): WD 1 mm — 2.8 / 5.2 (365 / 395 nm); 20 mm — 2.1 / 3.6; 50 mm — 1.0 / 2.0
• Optische Leistung (100%): AC7150 — 40 W / 80 W; AC7300 — 80 W / 160 W
• Leistungsaufnahme (100%): AC7150 — 330 W; AC7300 — 650 W
• Longitudinale Gleichförmigkeit: ±10 %; Gleichförmigkeit zwischen anreihbaren Köpfen: besser als ±10 % bei ≥ 20 mm WD
• Betriebsspannung: 48 V DC ± 2 V
• Abmessungen (L x B x H): AC7150 — 152 x 100 x 148 mm; AC7300 — 305 x 100 x 148 mm
• Gewicht: AC7150 — 1,8 kg; AC7300 — 3,2 kg
• Kühlung: luftgekühlt
• Akustischer Pegel: unter 65 dBA (adaptierende Last)
• Lebenserwartung: mehr als 20.000 Stunden
• Automatisierung: integrierte PLC‑Steuerungen für UV‑Intensität und Systemalarme
• Garantie: 1 Jahr; 10.000 Betriebsstunden für die Lichtquelle
