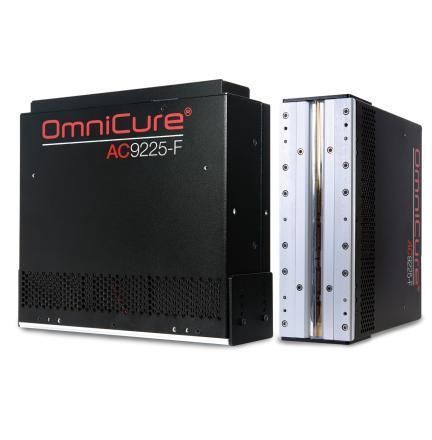

UV-Polymerisierungssystem AC9225-F

UV-LEDluftgekühlt

Übersicht
Die OmniCure AC9225-F Series sind UV-LED-Systeme zur Faserhärtung, entwickelt für hohe Bestrahlungsstärken an Faserbauteilen und vereinfachte Integration sowie Wartung. Mit einer für die Faserzuführung optimierten Optik und einer austauschbaren Außenfensterplatte bietet das AC9225-F luftgekühlten Betrieb und skalierbare Leistung für anspruchsvolle Produktionslinien. In einer Standard-Face-to-Face-Konfiguration sind bis zu 80 W/cm2 Bestrahlungsstärke auf der Faser möglich, was höhere Prozessgeschwindigkeiten ermöglicht, ohne komplexe Integrationsänderungen.

Weitere Informationen
Im Vergleich zu herkömmlichen Lichtbogenlampen-Systemen reduzieren OmniCure AC9225-F UV-LED-Faserhärtesysteme den Stromverbrauch um bis zu 60 % und senken so die Betriebskosten. LEDs bieten über 40.000 Stunden Lebensdauer (L70) und benötigen keine regelmäßigen Ersatzteile, was die Wartung weiter reduziert. Es stehen zwei AC9225F-395-Modelvarianten zur Verfügung, um unterschiedliche Steuerungs- und Kommunikationsanforderungen zu erfüllen.

Technische Daten (Tabelle)
AC9225-F
Spitzenwellenlängen: 395 nm +/- 5 nm
Aktiver optischer Bereich: 225 x 15 mm
Typischer Energieverbrauch*: 900 W
Typische Spitzenbestrahlungsstärke (W/cm2): (nicht in Tabelle angegeben)
Arbeitsabstand / typische Spitzenbestrahlung:
10 mm — 21.8
13 mm — 21.4
15 mm — 20.7
18 mm — 19.7
Longitudinale Gleichmäßigkeit*: Besser als +/- 10%
Betriebsspannung: 48 V DC +/- 2 V
Abmessungen (L x B x H): 235 x 80 x 220 mm
Gewicht: 2,7 kg
Kühlung: Luft
Lebensdauer (L70): >40.000 Stunden
Automatisierung: Integrierte PLC-Steuerung
LED-Garantie: 3 Jahre oder 20.000 Betriebsstunden
*Bei 100% Intensitätseinstellung

Merkmale / technische Spezifikationen

• Model / Series: AC9225-F Series
• Peak wavelength: 395 nm ±5 nm
• Active optical area: 225 x 15 mm
• Typical power consumption: 900 W (at 100% intensity)
• Working distances and corresponding irradiance: 10 mm → 21.8 W/cm2; 13 mm → 21.4 W/cm2; 15 mm → 20.7 W/cm2; 18 mm → 19.7 W/cm2
• Longitudinal uniformity: Better than ±10%
• Operating voltage: 48 V DC ±2 V
• Dimensions: 235 x 80 x 220 mm
• Weight: 2.7 kg
• Cooling: Air (air-cooled)
• Life expectancy (L70): >40,000 hours
• Automation: Integrated PLC controls
• LED warranty: 3 years or 20,000 service hours
• Designed for fiber curing; replaceable outer window for simplified maintenance
• Energy efficiency: up to 60% lower electrical power consumption vs. arc lamp systems
