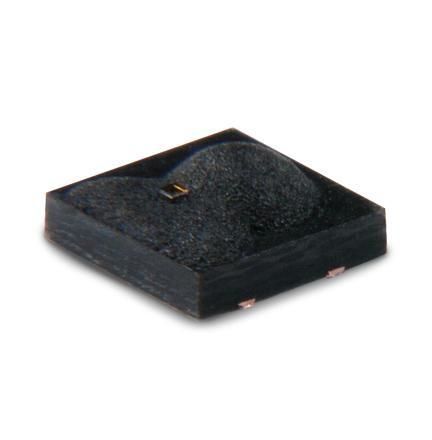

Rote LED SharpDot™

grünfür Leiterplattenkundenspezifisch

Produktübersicht
Die SharpDot-LEDs von Excelitas nutzen Resonant Cavity LED (RCLED)-Technologie, um scharfe, klar definierte Punkte und Retikelmuster für Red-Dot-Anwendungen zu erzeugen. Die Baureihe bietet hohe elektrisch-optische Effizienz für längere Batterielaufzeiten und kann bei sehr geringen Strömen betrieben werden, was sie für nachtsichtkompatible Systeme geeignet macht. Die matte schwarze Vergussmasse reduziert Streulicht und Reflexionen und verbessert den Musterkontrast. Mehrere Punktgrößen, Retikelgeometrien und Farben sind als Standard- und kundenspezifische Varianten verfügbar.

Hauptmerkmale

• RCLED-Technologie für präzise Punkt- und Retikelmuster
• Hohe elektrisch-optische Effizienz für verlängerte Batteriebetriebsdauer
• Punktquellengrößen (rot & grün): 10 μm, 25 μm, 50 μm
• Rotes Retikel: 13 μm Punkt mit 440 μm Außenring
• Grünes Retikel: 25 μm Punkt mit 415 μm Außenring
• Mattschwarze Vergussmasse zur Minimierung von Reflexionen
• RoHS-konform
• Verfügbare Optionen:
  • Benutzerdefinierte Punktgrößen
  • Benutzerdefinierte Retikelmuster und -geometrien
  • Bestückung auf starren oder flexiblen Leiterplatten

Verfügbare Konfigurationen

• Rot 650 nm | Punktquelle | 10 μm | 4303-355-000-25
• Rot 650 nm | Punktquelle | 25 μm | 4303-355-000-35
• Rot 650 nm | Punktquelle | 50 μm | 4303-355-000-28
• Grün 525 nm | Punktquelle | 10 μm | 4303-355-000-34
• Grün 525 nm | Punktquelle | 25 μm | 4303-355-000-30
• Grün 525 nm | Punktquelle | 50 μm | 4303-355-000-33
• Rot 650 nm | Retikel | 13 μm Punkt & 440 μm Außenring | 4303-355-000-31
• Grün 525 nm | Retikel | 25 μm Punkt & 415 μm Außenring | 4303-355-000-32

Technische Daten & Anwendungen

• Technologie: Resonant Cavity LED (RCLED)
• Wellenlängen: Rot 650 nm, Grün 525 nm
• Punktquellengrößen: 10 μm, 25 μm, 50 μm (rot & grün)
• Retikeloptionen: Rot — 13 μm Punkt mit 440 μm Außenring; Grün — 25 μm Punkt mit 415 μm Außenring
• Verguss: Mattschwarz zur Reduktion von Reflexionen
• Konformität: RoHS
• Anpassungsmöglichkeiten: Punktgrößen, Retikelgeometrien, Bestückung auf starren oder flexiblen PCBs
• Typische Anwendungen: Red-Dot-Visiere, nachtsichtkompatible Zielsysteme, batteriebetriebene Niedrigstromgeräte und präzise Zielanwendungen
