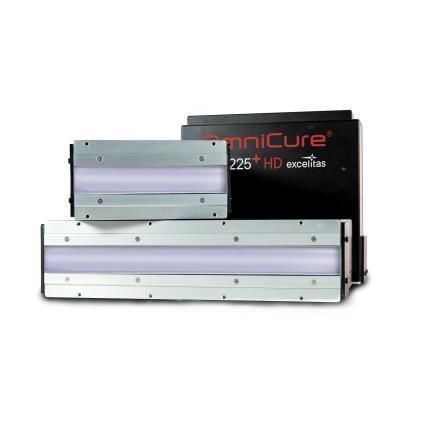

UV-Polymerisierungssystem AC8⁺HD

UV-LEDfür Beschichtungluftgekühlt

Übersicht
Die OmniCure® AC8⁺HD Serie sind luftgekühlte UV-LED-Härtesysteme, ausgelegt für hohe optische Dosen und gleichmäßige Strahlungsdichte bei großflächigen Härteanwendungen. Die Serie verwendet individuelle LED-Modulsteuerung, um eine gleichmäßige Ausgangsleistung über das Bestrahlungsfeld zu gewährleisten. Verfügbare Spitzenwellenlängen: 365 nm, 385 nm, 395 nm und 405 nm. Die Spitzenausstrahlung beträgt bis zu 15 W/cm² und erfüllt Anforderungen an hohe UV-Dosen für Klebstoffe, Beschichtungen und Druckfarben.

Hauptfunktionen

• Spitzenirradianz bis zu 15 W/cm² für schnellere Aushärtung und größere Prozessfelder
• Skalierbare Großflächenhärtung: Mehrere Köpfe können verbunden werden, um größere Breiten bei erhaltenem Kopf-zu-Kopf Gleichmaß abzudecken
• Individuelle LED-Modulsteuerung für überlegene longitudinal und transversale Gleichmäßigkeit
• Mehrere Wellenlängenoptionen (365 / 385 / 395 / 405 nm) zur Anpassung an Formulierungen
• Kompaktes, luftgekühltes Gehäuse mit optimiertem Kühlkörper; keine zusätzliche Belüftung, Ozonabsaugung oder Kältemaschinen erforderlich
• Energieeffiziente LED-Module reduzieren den Stromverbrauch gegenüber Lichtbogenlampen-Systemen
• Industriegerätespezifikation mit VOC-Filtration für anspruchsvolle Fertigungsumgebungen
• Geschätzte LED-Lebensdauer > 40.000 Stunden

Spezifikationen (Zusammenfassung)
MERKMAL – SPEZIFIKATION
Geschätzte LED-Lebensdauer – > 40.000 Stunden
Variable Intensitätsbereich – 20 – 100 %
Longitudinale Gleichmäßigkeit – Besser als +/- 5 %
Betriebsspannung – 48 V DC ± 2 V
Kühlung – Luft (kompaktes Kühlkörper-Design)
Automatisierung – Integrierte PLC-Steuerung für UV-Intensität und Systemalarme
LED-Garantie – 2 Jahre oder 10.000 Betriebsstunden (je nachdem, was zuerst eintritt)

Modellleistung (typische Werte)
MODELL | OPTISCHE GRÖSSE (mm) | MAX. LEISTUNGS- aufnahme (W) | BETRIEBSSTROM (A) | SPITZENWELLENLÄNGE (nm) | MAX. OPTISCHE LEISTUNG (W) | SPITZENIRRADIANZ (W/cm²) | GEWICHT (kg)
AC8150⁺HD | 150 x 30 | 1.814 | 38 | 365 / 385 / 395 / 405 | 420 / 520 | 12 / 15 | 2,8
AC8225⁺HD | 225 x 30 | 2.722 | 57 | 365 / 385 / 395 / 405 | 630 / 790 | 12 / 15 | 3,7
AC8300⁺HD | 300 x 30 | 3.624 | 76 | 365 / 385 / 395 / 405 | 840 / 1.050 | 12 / 15 | 5,2

Eigenschaften

• Hohe Ausgangsleistung von 15 W/cm² erweitert das Anwendungsfeld und verkürzt die Aushärtungszeit für Klebstoffe, Beschichtungen und Druckfarben
• Gleiches mechanisches Gehäuse wie AC8⁺ und AC9⁺ Serien zur vereinfachten Integration und Skalierung
• Individuelle LED-Modulsteuerung gewährleistet Gleichmäßigkeit über das Härtefeld
• Skalierbare Härtefläche: verbundene Köpfe halten eine Gleichmäßigkeit von besser als ±5 % zwischen Einheiten
• Erhältlich in 365, 385, 395 und 405 nm zur Anpassung an Formulierungen
• Kompaktes, luftgekühltes System benötigt keine zusätzlichen Kühler oder Belüftung
• LED-Module bieten Energieeinsparungen gegenüber Lichtbogenlampensystemen
• Industrie-geeignetes Design mit VOC-Luftfiltern für anspruchsvolle Umgebungen
• Geschätzte LED-Lebensdauer > 40.000 Stunden senkt die Betriebskosten
• Einzelne Spitzenwellenlänge reduziert die Erwärmung des Werkstücks im Vergleich zu Breitband-Lichtbogenlampen

Technische Spezifikationen

• Brand: OmniCure®
• Serie / Modellbezeichnung: AC8⁺HD
• Verfügbare Spitzenwellenlängen: 365 nm, 385 nm, 395 nm, 405 nm
• Spitzenirradianz: bis zu 15 W/cm² (typisch)
• Geschätzte LED-Lebensdauer: > 40.000 Stunden
• Variable Intensitätsbereich: 20 – 100 %
• Longitudinale Gleichmäßigkeit: besser als +/- 5 %
• Betriebsspannung: 48 V DC ± 2 V
• Kühlung: luftgekühlt (kompaktes Kühlkörper-Design)
• Automatisierung: integrierte PLC-Steuerung für UV-Intensität und Systemalarme
• LED-Garantie: 2 Jahre oder 10.000 Betriebsstunden (je nachdem, was zuerst eintritt)
• Typische Modelle und optische Größen: AC8150⁺HD (150 x 30 mm), AC8225⁺HD (225 x 30 mm), AC8300⁺HD (300 x 30 mm)
• Typische max. optische Leistung: AC8150⁺HD 420 / 520 W; AC8225⁺HD 630 / 790 W; AC8300⁺HD 840 / 1.050 W
• Typische max. Leistungsaufnahme: AC8150⁺HD 1.814 W; AC8225⁺HD 2.722 W; AC8300⁺HD 3.624 W
• Typischer Betriebsstrom: AC8150⁺HD 38 A; AC8225⁺HD 57 A; AC8300⁺HD 76 A
• Typisches Gewicht: AC8150⁺HD 2,8 kg; AC8225⁺HD 3,7 kg; AC8300⁺HD 5,2 kg
