Displaymodul / TFT LCD YX20013A

IPSmit TouchscreenFarb

Produktübersicht

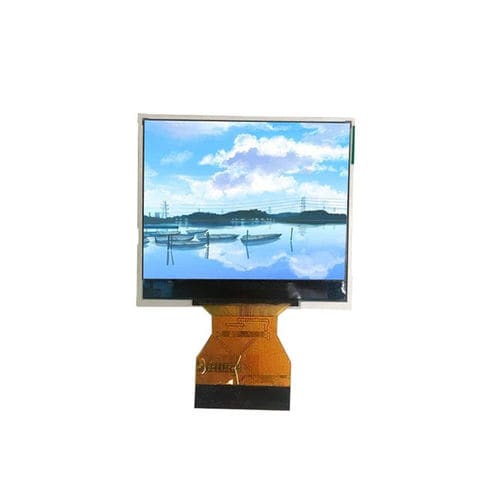

Das YX20013A ist ein 2,0 Zoll IPS-transmissives TFT-LCD-Touch-Displaymodul mit einer Auflösung von 320×240 (RGB). Es integriert den Treiber-IC ILI9342C, unterstützt die Schnittstelle 3SPI + RGB und verwendet eine Hintergrundbeleuchtung mit 3 weißen LEDs. Das Modul ist für MCU-basierte Systeme und Embedded-Prozessoren vorgesehen, die ein kompaktes Touch-Display mit weitem Blickwinkel benötigen.

Hauptspezifikationen

• Modell: YX20013A
• Displaygröße: 2,0 Zoll
• Auflösung: 320 × 240 (RGB)
• Aktive Fläche: 40,8 × 30,6 mm
• Außenmaße: 46,1 × 40,96 × 2,53 mm
• Pixelpitch: 0,1275 × 0,1275 mm
• LCD-Typ: IPS TFT-LCD, transmissiv
• Blickrichtung: IPS Weitwinkel
• Treiber-IC: ILI9342C
• Schnittstelle: 3SPI + RGB
• Hintergrundbeleuchtung: 3 × weiße LEDs
• Kontrastverhältnis: 800:1 (typ.)
• Farbumfang: 60% (typ.)
• Leuchtdichte: 300 cd/m² (typ.)
• Leuchtdichtegleichmäßigkeit: 80% (typ.)
• Ansprechzeit: 25 ms (typ.)

Mechanische Zeichnung
Mechanische Abmessungen: 46,1 × 40,96 × 2,53 mm. Aktive Fläche: 40,8 × 30,6 mm. Mechanische Zeichnung und Steckverbinderpositionen werden zur Integration und Montage bereitgestellt.

Optische Eigenschaften

• Kontrastverhältnis: 800:1 (typ.)
• Farbumfang: 60% (typ.)
• Leuchtdichte: 300 cd/m² (typ.)
• Leuchtdichtegleichmäßigkeit: 80% (typ.)
• Ansprechzeit: 25 ms (typ.)

Elektrische Eigenschaften

• Analog-Versorgungsspannung (VCC): 3,3 V
• Eingang High-Level: ≥ 0,7 × IOVCC
• Eingang Low-Level: ≤ 0,3 × IOVCC

Betriebsbedingungen

• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Luftfeuchtigkeit: ≤ 90% RF (60°C)

Anwendungen

• Industrielle Bedienpanels und HMIs
• Tragbare medizinische Messgeräte
• Intelligente Terminals und mobile Geräte
• Embedded-Systeme und Entwicklungsplattformen

Bestellinformationen
Modell: YX20013A. Datenblatt, mechanische Zeichnungen und Anpassungsoptionen (Touch-Typ, Schnittstellenkonfiguration) sind auf Anfrage verfügbar. Für Lieferzeiten und Staffelpreise Lieferantenkontakt anfragen.
