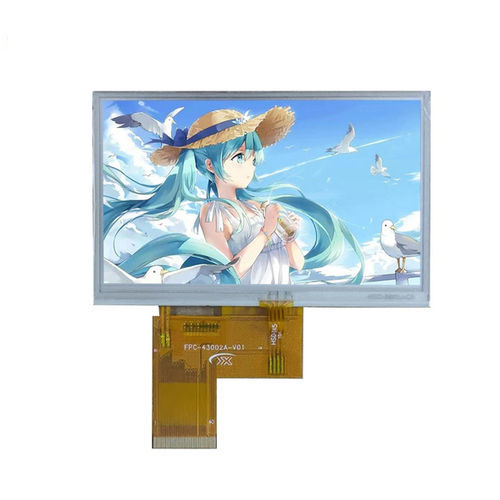

Displaymodul / TFT LCD YX43011 series

FarbGrafik800 x 480

Produktübersicht
Das YX43011B von Yousee ist ein 4,3-Zoll TFT-LCD-Anzeigemodul mit hoher Helligkeit, 800×480 (WVGA) Auflösung und einer standardisierten RGB-Schnittstelle. Es ist für industrielle Bedienfelder, Außengeräte und eingebettete HMI-Systeme konzipiert, die eine gute Ablesbarkeit bei starker Umgebungsbeleuchtung erfordern. Mit einer Leuchtdichte von 800 cd/m² und einem All-O'Clock-Weitwinkel bietet das Display helle, scharfe und gleichmäßige Bilder aus jeder Richtung. Angesteuert durch den Treiber-IC ST7262 liefert es eine stabile Signalverarbeitung und zuverlässige Langzeitleistung für professionelle Anwendungen. Das kompakte 4,3-Zoll-Format und die sonnenlichttaugliche Helligkeit machen das YX43011B geeignet für tragbare Geräte, Fahrzeugsysteme, Außenterminals und Industrieinstrumente.

Grundspezifikationen

• Modell: YX43011B
• Displaygröße: 4,3 Zoll
• LCD-Typ: TFT-LCD, transmissiv
• Auflösung: 800 (RGB) × 480 (WVGA)
• Aktive Fläche: 95,04 × 53,86 mm
• Außenmaße: 105,4 × 67,15 × 3,0 mm
• Pixelabstand: 0,1926 × 0,1926 mm
• Sichtfeldrichtung: All-O'Clock
• Driver IC: ST7262
• Schnittstelle: RGB

Optische Eigenschaften

• Kontrastverhältnis: 800 : 1
• Farbumfang: 60%
• Leuchtdichte: 800 cd/m²
• Gleichmäßigkeit der Leuchtdichte: 80%
• Sichtwinkel (CR ≥ 10): 80° (alle Richtungen)
• Ansprechzeit: 25 ms

Betriebsbedingungen

• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% rF (60°C)

Anwendungen & Hauptmerkmale

• Hochhelliges, sonnenlichttaugliches TFT, geeignet für den Außenbereich
• Entwickelt für industrielle Bedienfelder, eingebettete HMI, tragbare und fahrzeugsysteme
• Standard-RGB-Schnittstelle für einfache Integration
• Großer Sichtwinkel (All-O'Clock) gewährleistet einheitliches Bild aus jeder Richtung
• Angesteuert vom Treiber-IC ST7262 für stabile Signalverarbeitung

Technische Daten

• Model: YX43011B
• Display Size: 4.3 inch
• Resolution: 800 (RGB) × 480 (WVGA)
• Brightness: 800 cd/m² (800 nits)
• LCD Type: TFT-LCD, Transmissive
• Viewing Direction: All-O'Clock (wide viewing angle)
• Driver IC: ST7262
• Interface: RGB
• Active Area: 95.04 × 53.86 mm
• Outline Dimensions: 105.4 × 67.15 × 3.0 mm
• Pixel Pitch: 0.1926 × 0.1926 mm
• Contrast Ratio: 800 : 1
• Color Gamut: 60%
• Luminance Uniformity: 80%
• Viewing Angle (CR ≥ 10): 80° (all directions)
• Response Time: 25 ms
• Operating Temperature: -20°C ~ +70°C
• Storage Temperature: -30°C ~ +80°C
• Humidity: ≤ 90% RH (60°C)
