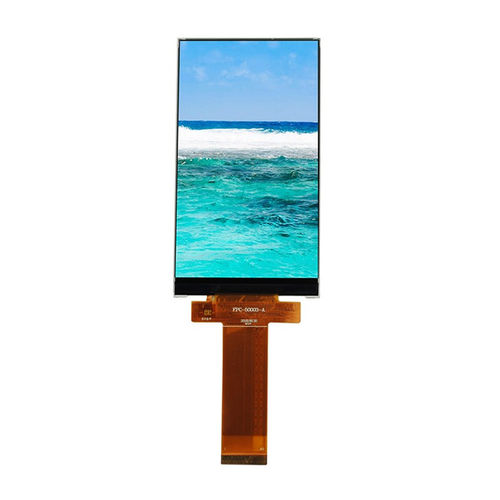

Displaymodul / TFT LCD YX45002A

IPSFarbGrafik

Produktübersicht
Das YX45002A ist ein 4,5-Zoll hochauflösendes IPS TFT-LCD-Anzeigemodul mit 480×854 Pixeln und MIPI-Schnittstelle, entwickelt für Handheld-Geräte, medizinische Terminals, tragbare Instrumente und eingebettete HMI-Systeme. Durch IPS-Technologie und den All-O'Clock-Weitwinkel bietet das Display stabile Farben, hohen Kontrast und gute Lesbarkeit aus allen Richtungen. Der Treiber-IC JD9161Z gewährleistet eine reibungslose Signalverarbeitung und zuverlässige Langzeitperformance in anspruchsvollen Embedded-Umgebungen. Das 4,5-Zoll-Display im Hochformat eignet sich besonders für mobile Terminals, Datenerfassungsgeräte, intelligente Bedienpanels und professionelle Handheld-Geräte.

Hauptmerkmale

• 4,5 Zoll IPS TFT-LCD, transmissiv
• Auflösung 480 (RGB) × 854
• MIPI-Schnittstelle
• Driver IC: JD9161Z
• All-O'Clock-Weitwinkel (IPS)
• Hochformat-Display für Embedded-/Mobile-Anwendungen

Grundlegende Spezifikationen
Displaygröße: 4,5 Zoll
LCD-Typ: IPS TFT-LCD, transmissiv
Auflösung: 480 (RGB) × 854
Aktive Fläche: 55,44 × 98,64 mm
Außenmaße: 59,17 × 108,14 × 1,81 mm
Pixelpitch: 0,1155 × 0,1155 mm
Betrachtungsrichtung: All-O'Clock
Driver IC: JD9161Z
Schnittstelle: MIPI

Optische Eigenschaften
Auflösung: 480 × 854
Kontrastverhältnis: 800 : 1
Farbumfang: 60%
Leuchtdichte: 250 cd/m²
Gleichmäßigkeit der Leuchtdichte: 80%
Betrachtungswinkel (CR ≥ 10): 80° (alle Richtungen)
Ansprechzeit: 30 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagertemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤ 90% RF (60°C)

Mechanische Zeichnung
Mechanische Zeichnung und Maßblätter werden zur Integrations- und Montageprüfung bereitgestellt.

Technische Spezifikationen

• Modell: YX45002A
• Displaygröße: 4,5 Zoll
• Auflösung: 480 × 854 (RGB)
• LCD-Typ: IPS TFT, transmissiv
• Aktive Fläche: 55,44 × 98,64 mm
• Außenmaße: 59,17 × 108,14 × 1,81 mm
• Pixelpitch: 0,1155 × 0,1155 mm
• Betrachtungsrichtung: All-O'Clock (weiter Blickwinkel)
• Driver IC: JD9161Z
• Schnittstelle: MIPI
• Kontrastverhältnis: 800:1
• Leuchtdichte: 250 cd/m²
• Ansprechzeit: 30 ms
• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% RF (60°C)
