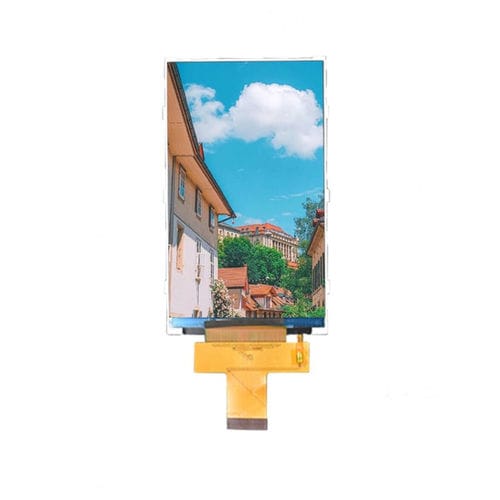

Displaymodul / TFT LCD YX43014A

IPSFarb480 x 800

Produktübersicht
Das YX43014A ist ein 4,3-Zoll IPS TFT-LCD-Modul mit 480×800 (WVGA) Auflösung und MIPI DSI Schnittstelle, entwickelt für industrielle HMI, medizinische Terminals, intelligente Geräte und Embedded-Linux/Android-Plattformen. IPS-Technologie und die All-O'Clock Betrachtungsrichtung sorgen für konsistente Farbwiedergabe, hohe Kontrastwerte und gute Lesbarkeit aus weiten Blickwinkeln. Der Treiber-IC ST7701S unterstützt stabile Hochgeschwindigkeits-MIPI-Videoübertragung für flüssige Grafiken und reaktionsfähige Benutzeroberflächen. Das schlanke 2,0 mm Profil und der kompakte aktive Bereich eignen sich für platzbegrenzte Gerätebauformen, die eine klare Anzeigeleistung verlangen.

Wesentliche Spezifikationen
Displaygröße: 4.3 inch
Auflösung: 480 (RGB) × 800 (WVGA)
Aktive Fläche: 56.16 × 93.60 mm
Gehäuseabmessungen: 60.86 × 104.50 × 2.00 mm
Pixelpitch: 0.117 × 0.117 mm

Optische Eigenschaften
Kontrastverhältnis: 800:1
Farbumfang: 60%
Leuchtdichte: 340 cd/m²
Leuchtdichte-Uniformität: 80%
Blickwinkel (CR ≥ 10): All-O'Clock, 80° (alle Richtungen)
Reaktionszeit: 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagerungstemperatur: -30°C bis +80°C
Feuchtigkeit: ≤ 90% RH (60°C)

Anwendungen
Geeignet für industrielle HMI, medizinische Terminals, tragbare intelligente Geräte und Embedded-Linux/Android-Systeme.

Technische Merkmale

• Model: YX43014A
• Brand: Yousee
• LCD-Typ: IPS TFT-LCD, transmissiv
• Schnittstelle: MIPI DSI
• Driver IC: ST7701S
• Auflösung: 480 (RGB) × 800
• Aktive Fläche: 56.16 × 93.60 mm
• Gehäuseabmessungen: 60.86 × 104.50 × 2.00 mm
• Pixelpitch: 0.117 × 0.117 mm
• Kontrastverhältnis: 800:1
• Leuchtdichte: 340 cd/m²
• Blickwinkel: All-O'Clock (80°)
• Reaktionszeit: 25 ms
• Betriebstemperatur: -20°C ~ +70°C
• Lagerungstemperatur: -30°C ~ +80°C
• Feuchtigkeit: ≤ 90% RH (60°C)
• Typische Anwendungen: industrielle HMI, medizinische Terminals, intelligente Geräte, Embedded-Linux/Android-Plattformen
