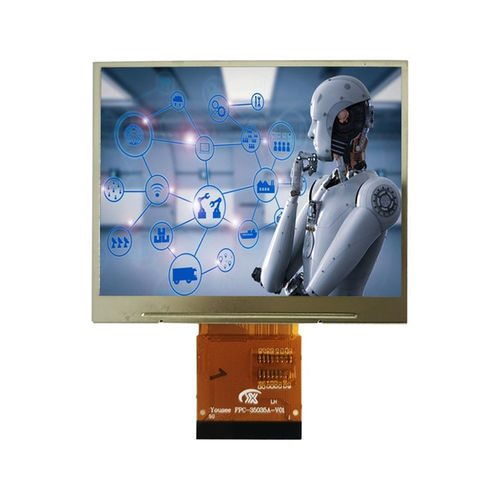

Displaymodul / TFT LCD YX35035A

TNFarb320 x 240

Produktübersicht
Das YX35035A ist ein 3,5 Zoll TFT-LCD-Anzeigemodul mit einer Auflösung von 320×240 und Unterstützung für mehrere Schnittstellen (8080/6800 MCU parallel, SPI, RGB). Entwickelt für industrielle Bedientafeln, Handterminals und Embedded-Systeme, verfügt es über ein TN-Transmissiv-Panel mit Sichtrichtung 6 Uhr, den Treiber-IC SSD2119 und kompakte Abmessungen für einfache Integration.

Hauptmerkmale

• Displaygröße: 3,5 Zoll
• Auflösung: 320 (RGB) × 240
• LCD-Typ: TN TFT-LCD, transmissiv
• Sichtrichtung: 6 Uhr (optimiert für frontale Anwendungen)
• Driver IC: SSD2119
• Schnittstellen: 8080 / 6800 MCU, SPI, RGB (Multi-Interface-Unterstützung)
• Geeignet für industrielle Bedientafeln, Handterminals und Embedded-Systeme

Basis-Spezifikationen
Displaygröße: 3,5 Zoll
LCD-Typ: TN TFT-LCD, transmissiv
Auflösung: 320 (RGB) × 240
Aktive Fläche: 70.08 × 52.56 mm
Außenmaße: 76.9 × 63.9 × 3.1 mm
Pixelabstand: 0.219 × 0.219 mm
Sichtrichtung: 6 Uhr
Driver IC: SSD2119
Schnittstelle: 8080 / 6800 MCU, SPI, RGB

Optische Eigenschaften
Auflösung: 320 × 240
Kontrastverhältnis: 800 : 1
Farbumfang: 60%
Helligkeit: 350 cd/m²
Helligkeitsgleichmäßigkeit: 80%
Sichtwinkel (CR ≥ 10): 70° (links/rechts), 70° (oben), 60° (unten)
Ansprechzeit: 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagerungstemperatur: -30°C ~ +80°C
Feuchte: ≤ 90% RH (60°C)

Technische Spezifikationen

• Modell: YX35035A
• Displaygröße: 3,5 Zoll
• Auflösung: 320×240 (RGB)
• LCD-Typ: TN, transmissiv
• Aktive Fläche: 70.08 × 52.56 mm
• Außenmaße: 76.9 × 63.9 × 3.1 mm
• Pixelabstand: 0.219 × 0.219 mm
• Sichtrichtung: 6 Uhr
• Driver IC: SSD2119
• Schnittstelle: 8080 / 6800 MCU, SPI, RGB
• Kontrastverhältnis: 800:1
• Farbumfang: 60%
• Helligkeit: 350 cd/m²
• Helligkeitsgleichmäßigkeit: 80%
• Sichtwinkel: 70° (links/rechts), 70° (oben), 60° (unten)
• Ansprechzeit: 25 ms
• Betriebstemperatur: -20°C ~ +70°C
• Lagerungstemperatur: -30°C ~ +80°C
• Feuchte: ≤ 90% RH (60°C)
