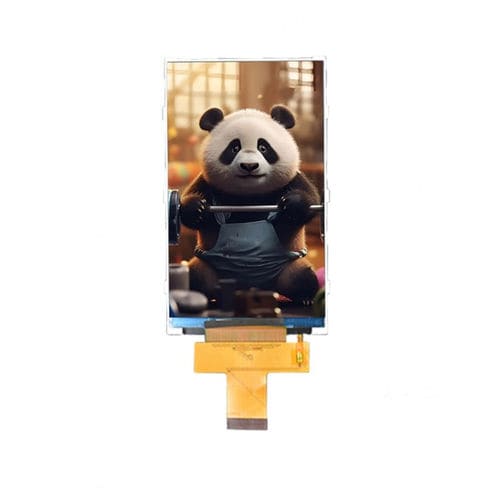

Displaymodul / TFT LCD YX43025A

IPSFarb480 x 272

Beschreibung
Das YX43025A ist ein 4,3 Zoll IPS TFT-LCD-Anzeigemodul mit 480×272 Auflösung und wählbaren MCU- und SPI-Schnittstellen, entwickelt für Industriebedienfelder, Embedded-Systeme, Handgeräte und HMI-Anwendungen.

Hauptmerkmale

• 4,3 Zoll IPS TFT-LCD, transmissiv
• Auflösung 480 (RGB) × 272
• Schnittstellenmodi: MCU 8/9/16-Bit, 3-/4-Leiter SPI, Dual SPI
• All‑O’Clock Betrachtungswinkel (IPS)
• Leuchtdichte 500 cd/m², Kontrastverhältnis 800:1

Modellvarianten

• YX43025A
• YX43025ART

Grundspezifikationen (Tabelle)
Posten — Spezifikation
Displaygröße — 4,3 inch
LCD-Typ — IPS TFT-LCD, transmissiv
Auflösung — 480 (RGB) × 272
Aktive Fläche — 95,04 × 53,86 mm
Außenmaße — 105,5 × 67,2 × 3,0 mm
Pixelpitch — 0,198 × 0,198 mm
Betrachtungsrichtung — All‑O’Clock
Schnittstelle — MCU 8/9/16-Bit, 3-/4-Leiter SPI, Dual SPI

Optische Eigenschaften (Tabelle)
Parameter — Typisch
Auflösung — 480 × 272
Kontrastverhältnis — 800 : 1
Farbraum — 60%
Leuchtdichte — 500 cd/m²
Leuchtdichte-Uniformität — 80%
Blickwinkel (CR ≥ 10) — 80° (alle Richtungen)
Ansprechzeit — 25 ms

Betriebsbedingungen (Tabelle)
Posten — Bereich
Betriebstemperatur — -20°C ~ +70°C
Lagerungstemperatur — -30°C ~ +80°C
Feuchte — ≤ 90% RH (60°C)

Technische Spezifikationen

• Modell: YX43025A
• Displaygröße: 4,3 inch
• Auflösung: 480 (RGB) × 272
• LCD-Typ: IPS TFT-LCD, transmissiv
• Aktive Fläche: 95,04 × 53,86 mm
• Außenmaße: 105,5 × 67,2 × 3,0 mm
• Pixelpitch: 0,198 × 0,198 mm
• Betrachtungsrichtung: All‑O’Clock (IPS)
• Schnittstellenoptionen: MCU 8/9/16-Bit, 3-Leiter SPI, 4-Leiter SPI, Dual SPI
• Kontrastverhältnis: 800:1
• Farbraum: 60%
• Leuchtdichte: 500 cd/m²
• Leuchtdichte-Uniformität: 80%
• Blickwinkel (CR ≥ 10): 80° (alle Richtungen)
• Ansprechzeit: 25 ms
• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Feuchte: ≤ 90% RH (60°C)
